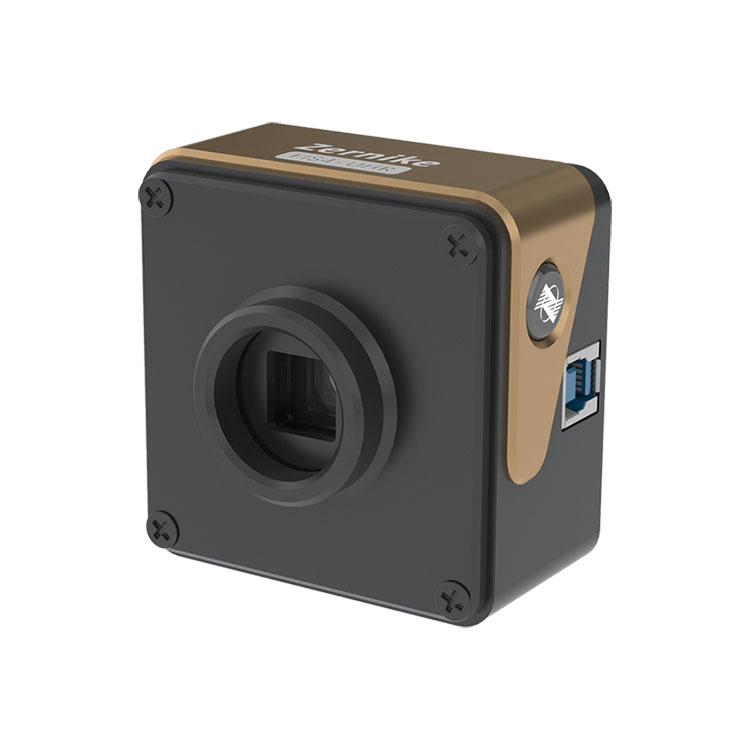

Interferometrische sensor met ultrahoge resolutie en vier golven

Vergeleken met traditionele Hartmann-sensoren met microlenzen biedt de BOJIONG Ultra High Definition Four-wave Interferometrische sensor niet alleen meer fasepunten, waardoor een hoge resolutie en de mogelijkheid wordt gegarandeerd om gedetailleerde kenmerken in metingen te onthullen, maar heeft hij ook een grotere adaptieve bandbreedte en een groter dynamisch bereik , waardoor het aan een breder scala aan meetbehoeften en -voorwaarden kan voldoen.

De ultrahoge resolutie van de BOJIONG-sensor bereikt 512×512 (262.144 fasepunten), aangevuld met de brede spectrale respons van 400 tot 1100 nanometer, wat een hoge nauwkeurigheid en betrouwbaarheid onder verschillende optische omstandigheden garandeert. Bovendien ondersteunt het de weergave van 10 frames met real-time 3D-resultaten met volledige resolutie, waardoor gebruikers onmiddellijke, dynamische meetresultaten krijgen, wat de werkefficiëntie aanzienlijk verbetert.

Ultrahoge resolutie viergolfinterferometrische sensorspecificatie:

Kenmerk van de viergolfinterferometrische sensor met ultrahoge resolutie:

◆Breed spectrum 400nm~1100nm-band

◆2nm RMS high phase resolution

◆Ultrahoge resolutie van 512×512 (262144) fasepunten

◆Single-channel licht-zelfinterferentie, geen referentielicht vereist

◆ultrahoge trillingsbestendigheid, geen optische trillingsisolatie nodig

◆Net als bij beeldverwerking: eenvoudige en snelle optische padconstructie

◆Ondersteunt gecollimeerde balken en grote NA-geconvergeerde balken

Toepassing van viergolfinterferometrische sensor met ultrahoge resolutie:

Deze BOJIONG viergolfinterferometrische sensor met ultrahoge resolutie wordt gebruikt bij laserstraalgolffrontdetectie, adaptieve optica, oppervlaktevormmeting, optische systeemkalibratie, optische vensterdetectie, optisch vlak, sferische oppervlaktevormmeting, detectie van oppervlakteruwheid.

Details van de viergolfinterferometrische sensor met hoge resolutie

BOJIONG Vier-golf interferometrische sensor met hoge resolutie, ontwikkeld door een team van professoren van de Zhejiang Universiteit en de Nanyang Technologische Universiteit van Singapore. Deze sensor maakt gebruik van binnenlandse gepatenteerde technologie en combineert diffractie en interferentie om transversale schuifinterferentie met vier golven te bereiken, wat een superieure detectiegevoeligheid en trillingen biedt weerstand.

Het kan real-time, snelle dynamische interferometrie uitvoeren zonder trillingsisolatie, met een real-time meetframesnelheid van meer dan 10 frames. Het meetbereik van de FIS4-sensor bestrijkt 200 nm tot 15 μm, met een ultrahoge faseresolutie van 512×512 (260.000 fasepunten). Het heeft een meetherhaalbaarheid beter dan 1/1000λ (RMS) en een gevoeligheid van 2 nm.

Deze sensor is geschikt voor analyse van de kwaliteit van laserstralen, detectie van plasmastroomvelden, realtime meting van snelle stroomvelddistributie, evaluatie van de beeldkwaliteit van optische systemen, microscopische profielmeting en kwantitatieve fasebeeldvorming van biologische cellen.
