DeBojiongFIS4 UV WAVEFRONT SENSOR 200-400 NM is een gespecialiseerd instrument dat is ontworpen voor metingen met een hoge nauwkeurigheid in de 200-400 nm UV- en diepe UV-banden. Gebruikmakend van een UV-verbeterde detectiemodule en UV-resistente optica, handhaaft de sensor een ultrahoge 512 × 512 ruimtelijke resolutie en beter dan 2 nm RMS-fasemeetnauwkeurigheid, zelfs bij korte golflengten. Gebruik van een eigen willekeurig gecodeerd rooster en hoogwaardige reconstructie-algoritme, deFIS4 UV -golffrontsensorBiedt superieure interferentie -immuniteit, precieze meetprestaties en brede industriële compatibiliteit, waardoor stabiele toepassing in verschillende complexe scenario's mogelijk wordt.

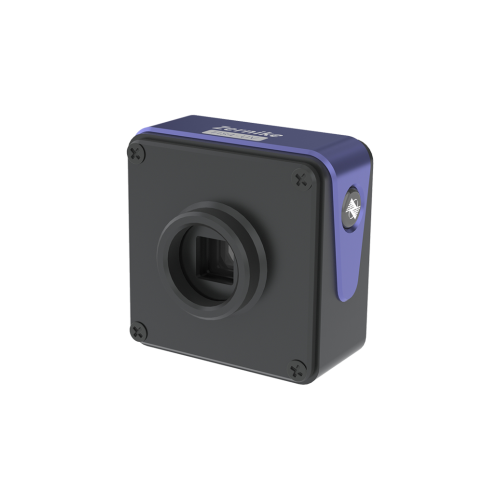

BojiongFIS4 UV WAVEFRONT SENSOR 200-400 NM Invoering

THijBojiong  FIS4 ultraviolette golffrontsensor 200-400 nm Is de nieuwe generatie van ons bedrijf met een zeer nauwkeurige optische inspectieapparatuur. Het voldoet aan ISO 9001 -normen voor kwaliteitsbeheersysteem en is gecertificeerd door het China Institute of Metrology (NIM). Het komt met een kwaliteitsgarantie van een jaar. De FIS4 UV -golffrontsensorGebruikt een unieke UV-interferometerstructuur en een hoog-dynamisch optisch ontwerp, wat resulteert in uitstekende trillingsweerstand en stabiliteit. Zonder extra trillingsisolatiemaatregelen levert het zeer herhaalbare en betrouwbare metingen in veeleisende toepassingen zoals optische kalibratie van lithografiemachine, UV -micromachining en biochemische testen. Plug-and-play-bewerking zorgt voor eenvoudige werking en onderhoud.

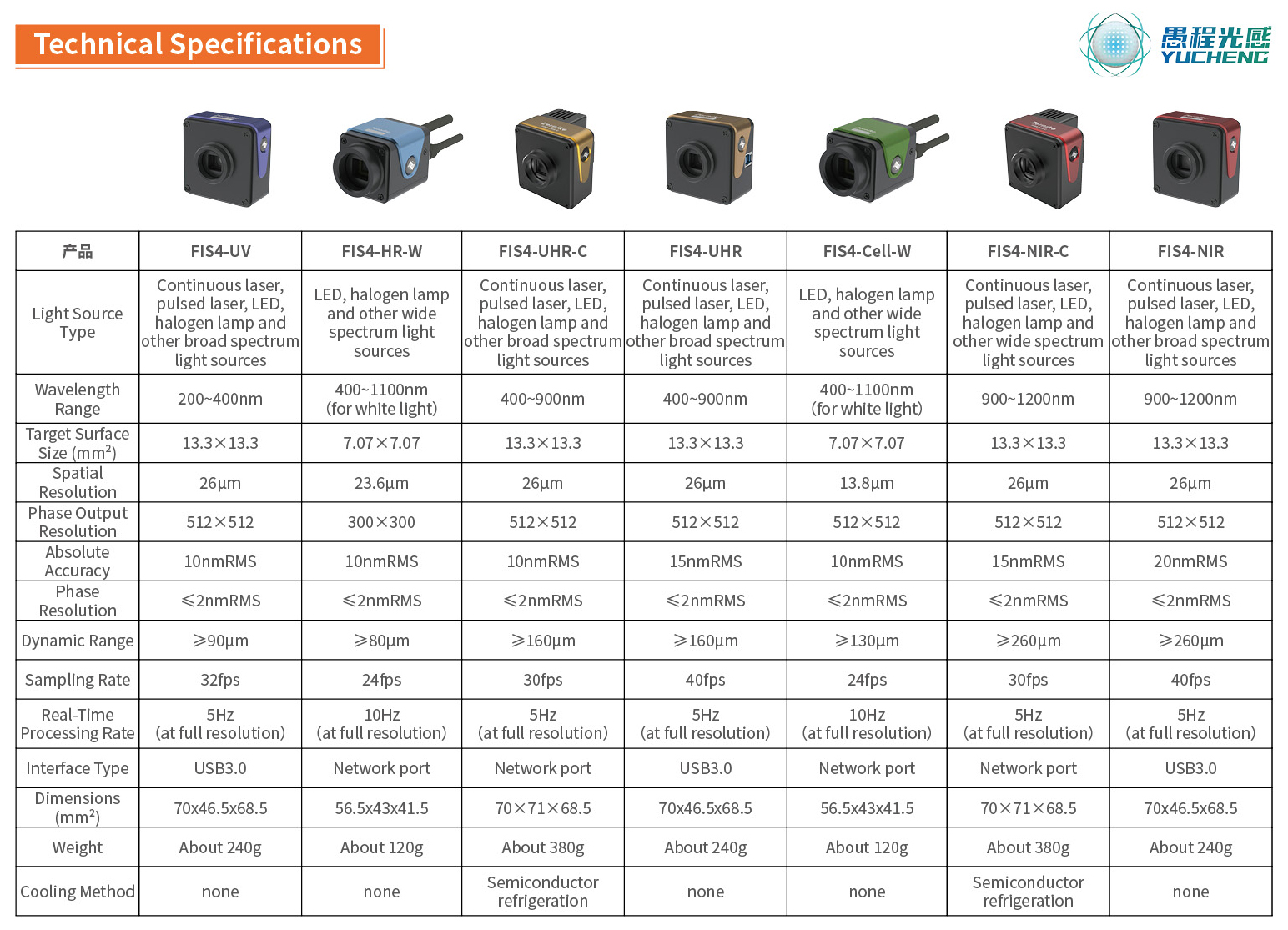

BojiongFIS4 UV WAVEFRONT SENSOR 200-400 NM Parameter (specificatie)

BojiongFIS4 UV WAVEFRONT SENSOR 200-400 NM Functie en toepassing

Sinds 2006 heeft het team van professor Yang Yongying aan de Zhejiang University 17 jaar gewijd aan de ontwikkeling van de fis4-serie met wide-spectrumgavefront sensoren, gebaseerd op een gemeenschappelijke interferometrie-architectuur en realtime golffront reconstructie-algoritmen. De sensoren bieden de volgende belangrijke functies:

· Geen isolatie van optische trillingen vereist, wat zorgt voor een sterk aanpassingsvermogen

· Tot 2 nm RMS -faseresolutie voor uitzonderlijke nauwkeurigheid

· Ontwerp met één optisch pad elimineert de noodzaak voor referentielampje, waardoor plug-and-play-bewerking mogelijk is

· Compact ontwerp voor eenvoudige integratie en implementatie

DeFIS4 ultraviolette golffrontsensor 200-400 nmis ontworpen voor toepassingen in de productie van precisie -optische verwerking, defensie en halfgeleiders. Met een hoge resolutie van 512 × 512 (262,144) fasepunten, een brede spectrale respons van 200-400 nm en 10-frame real-time 3D-display met volledige resolutie, biedt een zeer betrouwbare golffront-detectieoplossing voor toepassingen zoals optisch systeemafwijkingsmeting, optische kalibratie, waFer Surface Surface-analyse, en optische oppervlakte-analyse.

BojiongFIS4 UV WAVEFRONT SENSOR 200-400 NM Sollicitatie

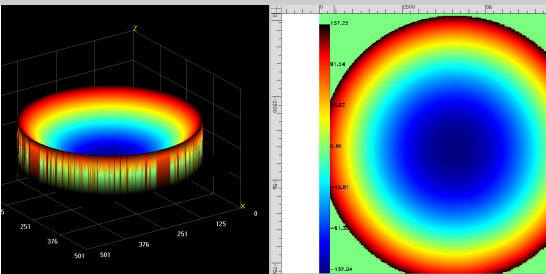

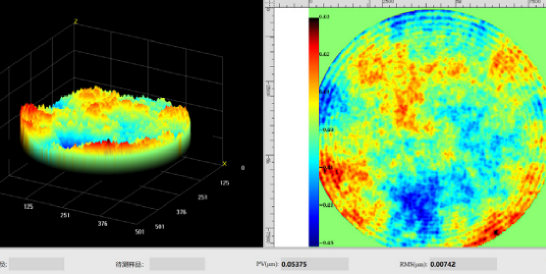

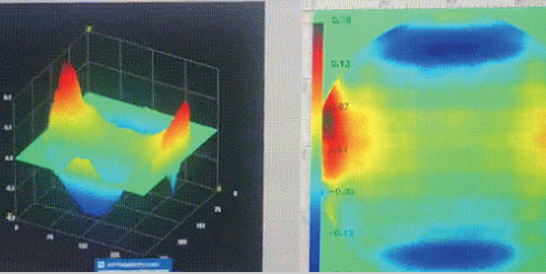

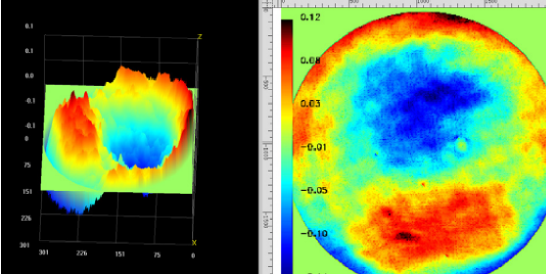

BojiongFIS4 UV WAVEFRONT SENSOR 200-400 NM Details

De FIS4 ultraviolette golffrontsensor 200-400 nmis gebaseerd op de gepatenteerde technologie van willekeurig gecodeerde viergolfdiffractie, waardoor echte zelfinterferentiemeting met één bundel mogelijk is. Deze technologie vereenvoudigt de optische padstructuur aanzienlijk en ondersteunt niet alleen laserlichtbronnen, maar ook bronnen met brede spectrum zoals LED's en halogeenlampen.FIS4 UV -golffrontsensor Heeft een uitstekende weerstand tegen interferentie van het omgevings en kan een stabiele metingen bereiken met nanoschaalprecisie in gewone experimentele omgevingen zonder trillingsisolatie -apparaten. Vergeleken met Hartmann -sensoren op basis van microlens -arrays, deFIS4 UV -golffrontsensor Bereikt significante verbeteringen in meerdere prestatiedimensies: hogere fasepuntresolutie (tot 262.144 punten), breder spectraal aanpassingsbereik, groter meetdynamisch bereik en duidelijke voordelen in uitgebreide kostenprestaties.

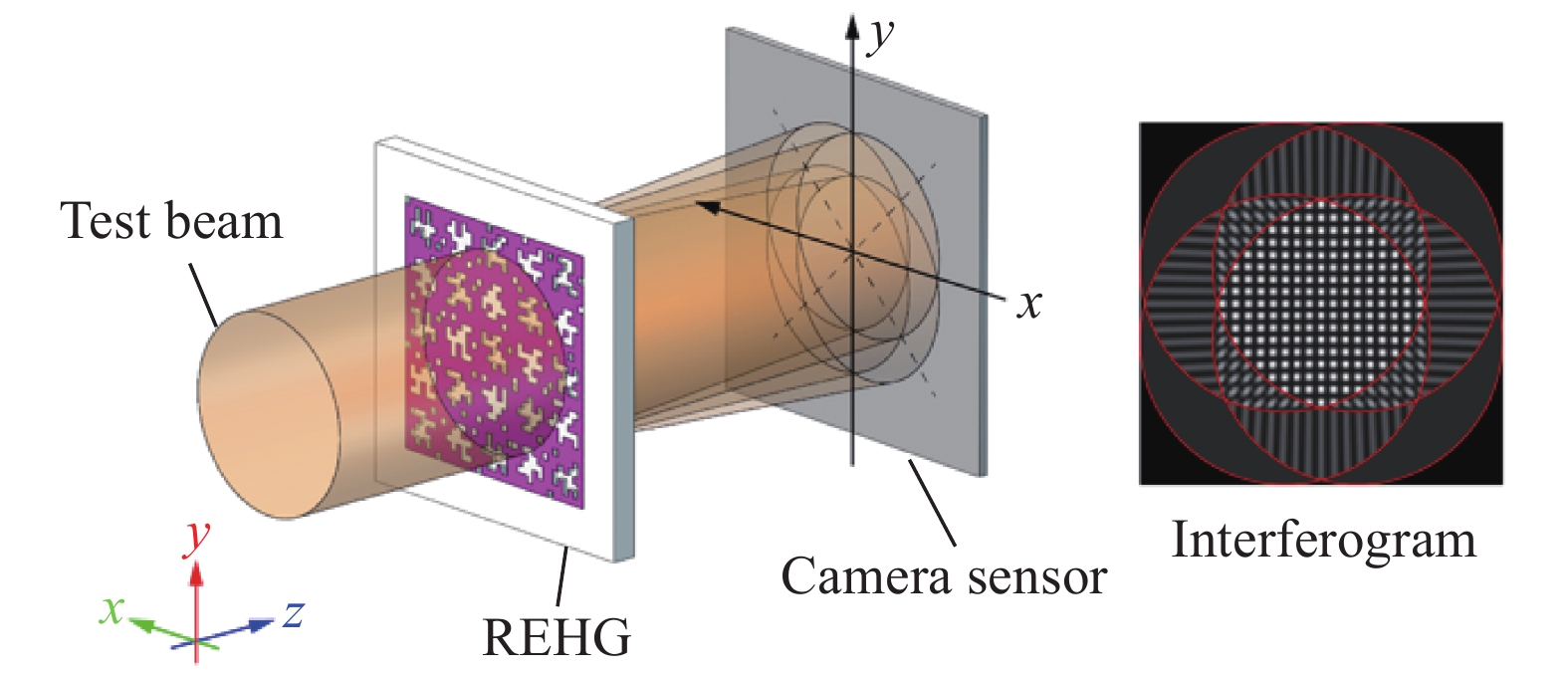

Fig.1. Fase-beeldvormingsprincipe op basis van viergolf laterale veroordeling interferentie met behulp van willekeurig gecodeerd hybride rooster (REHG)

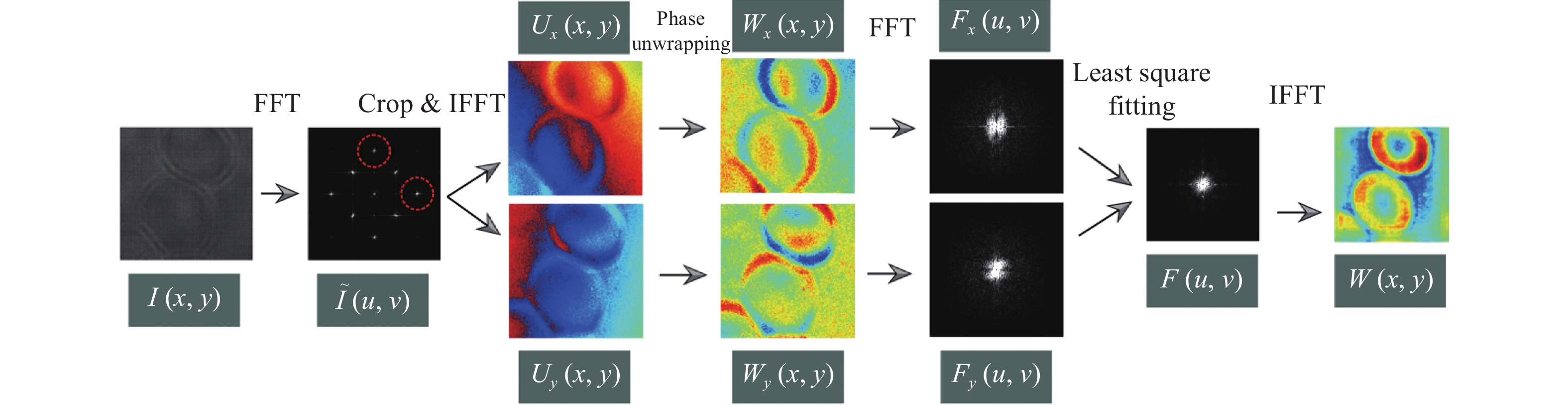

Fig.2. LEST SBIBLE WAVEFRONT-reconstructie van viergolf lateraal schuif interferogram

DeFis4 golffront senser is naar voren gekomen als een krachtig en zeer veelzijdig precisietool in wetenschappelijk onderzoek en industriële inspectie, vanwege de compacte structuur, hoge robuustheid voor het milieu, uitstekende tijdelijke resolutie en sterke compatibiliteit met bestaande microscopiesystemen. Aanvankelijk werd het voornamelijk gebruikt in traditionele optische workshop -testscenario's, waaronder optisch element oppervlakte -profilering, laserstraalkwaliteit evaluatie en adaptieve optica -systeemcorrectie. Tegenwoordig is de toepassingsomvang aanzienlijk uitgebreid, wat verschillende geavanceerde velden omvat, zoals biomedische beeldvorming, lokalisatie van nanodeeltjes, karakterisering van metasurface en zelfs temperatuurgradiëntmeting.

DeFIS4 -golffrontsensor Beschikt over een sterk geïntegreerd ontwerp, waardoor eenvoudige integratie met verschillende microscopplatforms voor snelle implementatie mogelijk wordt. Het is uitstekende anti-vibratieprestaties zorgt voor stabiele interferometrische meetnauwkeurigheid en herhaalbaarheid, zelfs in harde omgevingen. Het apparaat ondersteunt de acquisitie met golven van een enkele blootstelling en legt betrouwbaar snel dynamische processen vast voor tijdelijk fenomeenonderzoek. In biomedische toepassingen heeft FIS4 met succes labelvrije real-time beeldvorming met hoge resolutie van verschillende levende cellen mogelijk gemaakt-inclusief COS-7, HT1080, RPE, CHO, HEK en neuroncellen-een krachtig hulpmiddel voor celdynamiekstudies bevatten.

Bovendien deFIS4 -golffrontsensor supports phase retardation imaging, which can generate high-contrast images of anisotropic biological tissues and subcellular structures, such as collagen fibers and cytoskeletal networks.This technology is not limited to the visible light band but has been extended to phase imaging in the X-ray, mid-wave infrared (MWIR), and long-wave infrared (LWIR) regions, demonstrating its wide adaptability in Multi-spectral en interdisciplinair onderzoek. De afgelopen jaren,    FIS4 -golffrontsensor heeft ook belangrijke toepassingen gevonden in het onderzoek van nieuwe materialen, zoals metasurface-modulatie en karakterisering van de optische eigenschappen van tweedimensionale materialen, die de diverse waarden en potentieel op het gebied van geavanceerde optica en materiaalwetenschappen volledig weerspiegelen.
