De bojiongFIS4 ultra-high-resolutie golffrontsensor(refrergereerde versie) 400-900 nm, voortbouwend op de bestaande UHR-serie, integreert een zeer efficiënt halfgeleiderkoelsysteem, waardoor de thermische ruis van de sensor aanzienlijk wordt verminderd onder langdurige werking met een hoge frame. Gebruikmakend van 512 × 512 Ultra-high-dichtheid fasedetectiepunten en precieze temperatuurregeling, handhaaft het de meetstabiliteit beter dan 1,5 nm RM's in omgevingstemperatuur, variërend van -10 ° C tot 45 ° C, waardoor het bijzonder geschikt is voor veeleisende toepassingen zoals veeleisende toepassingen zoals veele krachtige laserdetectie, langetermijnmonitoring, en ultra-fin wolven. De FIS4 Ultra-High-Resolution Wavefront-sensor (gekoelde versie) 400-900 NMSUpports 5 frames/tweede realtime output van alle parameters en beschikt over multi-band adaptieve analysemogelijkheden, die een betrouwbare hoog-dynamisch, lage-nalige metingondersteuning bieden voor precisie optische productie en snijdende wetenschappelijk onderzoek.

BojiongFIS4 Ultra-High-Resolution Wavefront Sensor (gekoelde versie) 400-900 Nm Invoering

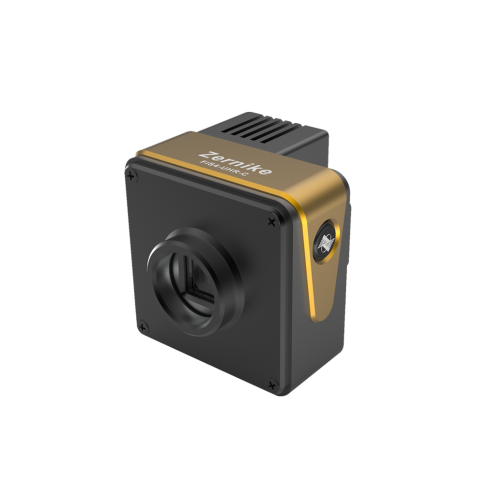

De bojiong FIS4 Ultra-High-Resolution Wavefront Sensor (gekoelde versie) 400-900 NmIs het nieuwe vlaggenschip optische meetinstrument van ons bedrijf en biedt superieure prestaties en betrouwbare kwaliteit. Het houdt zich aan het strikte ISO 9001 kwaliteitsbeheersysteem en is gecertificeerd door het China National Institute of Metrology (NIM) voor traceerbaarheid. Het wordt geleverd met een garantie van een jaar, waardoor de nauwkeurigheid en betrouwbaarheid van meetgegevens wordt gewaarborgd. Deze sensor maakt gebruik van een gepatenteerd gemeenschappelijk-path interferometrisch optisch systeem en realtime golffront ontledingssysteem, waardoor traditionele faseverschuivingen en referentiespiegels worden geëlimineerd. Dit systeem werkt stabiel in omgevingen met een hoog vibratie, waardoor 512 × 512 ultra-high-resolutie golffrontmetingen mogelijk is. Met een ultrahoge meetnauwkeurigheid van 2 nm RMS, een breed dynamisch bereik van ≥160 μm en een 5-frame/tweede realtime output van alle parameters, de FIS4 ultra-hoog-resolutie gaveFront-sensor (gekoelde versie) 400-900 Nmaccurated-overgangen overgaveverbruiken en hoge-order-order-bewerkingsveranderingen. DeFIS4 Ultra-High-Resolution Wavefront Sensor (gekoelde versie) 400-900 Nmis op grote schaal toepasbaar op laserstraal golffrontmeting, adaptieve optica, vlakke oppervlaktemeting, optische systeemkalibratie, optische vensterinspectie, optische sferische oppervlaktemeting, inspectie van oppervlakteruwheid en oppervlakte-micro-winst.

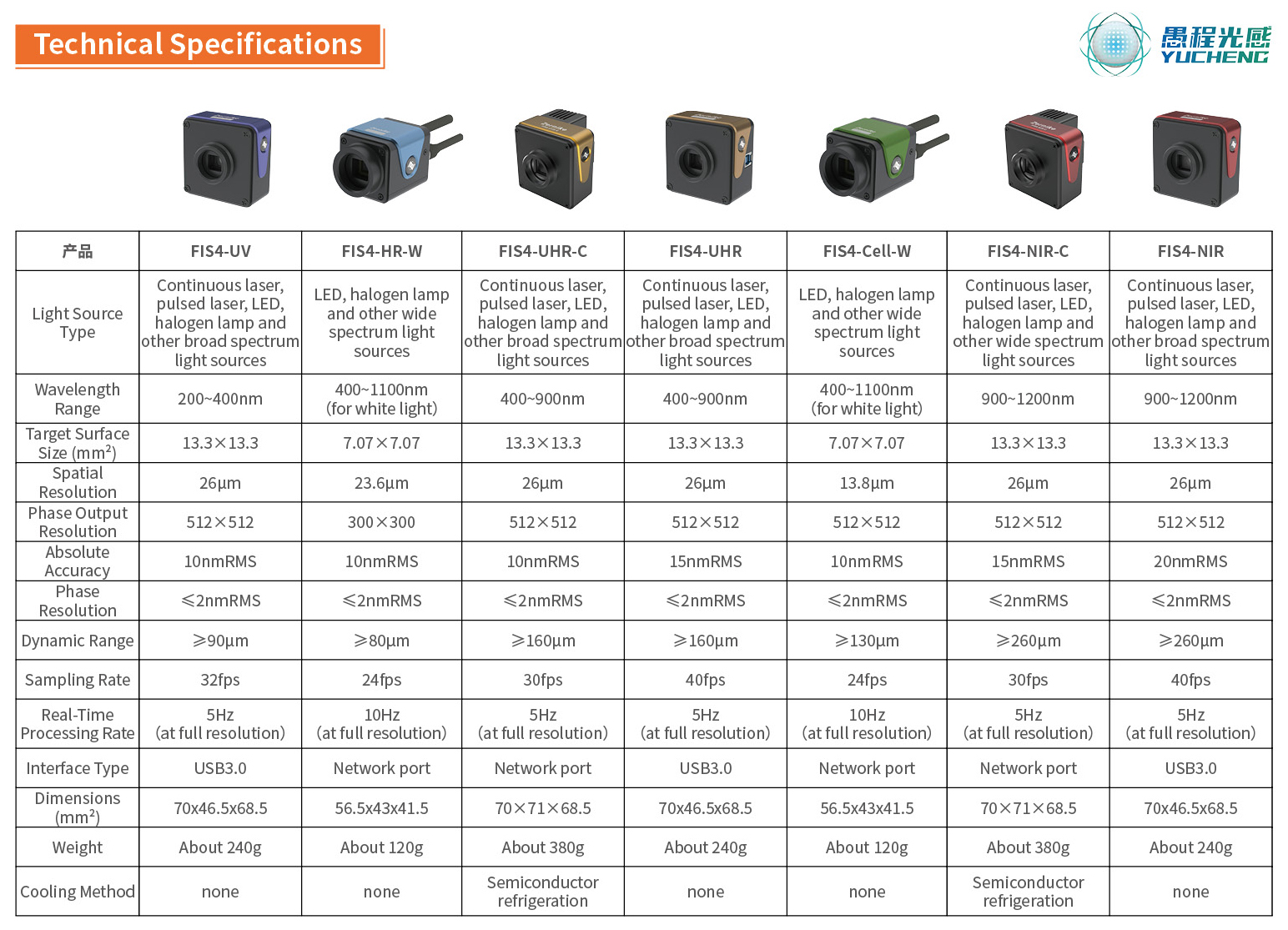

Bojiong FIS4 Ultra-High-Resolution Wavefront Sensor (gekoelde versie) 400-900 NmParameter (specificatie)

Bojiong FIS4 Ultra-High-Resolution Wavefront Sensor (gekoelde versie) 400-900 Nm Functie en toepassing

Sinds 2006 werkt het team van professor Yang Yongying aan de Zhejiang University al 17 jaar gewerkt aan common-path interferometrie-ontwerp en realtime golffront reconstructie-algoritmen. Het team heeft met succes de wavefrontsensor met wide-spectrum gelanceerd, wat een grote doorbraak in het optische sensingveld van mijn land markeert.

Ditultra- Hoge resolutie golffrontsensor (gekoelde versie) Gebruikt een innovatieve architectuur met één optische path, waardoor de behoefte aan een referentievertrekpad of faseverschuiving wordt geëlimineerd, waardoor een echt plug-and-play ervaring mogelijk is. De uitzonderlijke prestaties ervan worden aangetoond in meerdere dimensies: stabiele werking zonder een trillingsisolatieplatform, waarbij in realtime een golffrontgegevens worden vastgelegd; Hoge gevoeligheid van 2 nm RMS en een resolutie van 512 × 512 (262.144 fasepunten) maken een duidelijke visualisatie van microscopische details mogelijk in het te testen object; En in een compact pakket met vuistgroep heeft het een brede spectrale respons van 400-900 nm en levert het realtime 3D-golffrontweergave met volledige resolutie met 5 frames per seconde. De FIS4 -serie is ontworpen voor het eisen van wetenschappelijk onderzoek en precisie -industriële inspectiescenario's. Het kan nauwkeurig meerdere hoogwaardige velden bedienen, zoals laserstraalkwaliteitsanalyse, adaptief optica-systeem foutopsporing, vlakke/sferische optische component oppervlaktemeting, optische systeemuitlijning en kalibratie, optische vensterinspectie en oppervlakte-ruwheid en micro-profielkarakterisering, die een ideaal kernmeetgereedschap voor de moderne optische afmeting biedt.

BojiongFIS4 Ultra-High-Resolution Wavefront Sensor (gekoelde versie) 400-900 Nm Sollicitatie

BojiongFIS4 Ultra-High-Resolution Wavefront Sensor (gekoelde versie) 400-900 Nm Details

DeFIS4 ultra-high-resolution wavefroNT-sensor (gekoelde versie) 400-900 nmis gebaseerd op een unieke gepatenteerde willekeurige gecodeerde viergolfdiffractietechnologie, die zelfinterferentie van golffront in een enkel optisch pad kan bereiken, en het interferentie-effect wordt direct gevormd op het achterste beeldvlak. Dit systeem vermindert de afhankelijkheid van de coherentie van de lichtbron aanzienlijk en kan een zeer nauwkeurige interferentiemeting voltooien in combinatie met een conventionele beeldvormingseenheid zonder een faseverschuiving. DeFIS4 -golffrontsensorHeeft uitstekende trillingsweerstand en operationele stabiliteit en kan stabiel golven op nanometerniveau bereiken, zelfs zonder een trillingsisolatieapparaat. Vergeleken met traditionele Hartmann-sensoren van het Microlens-array-type, kan de FIS4-golffrontsensor dichtere fasepuntbemonstering bieden, een breder spectraal aanpassingsbereik en een hogere bovengrens van dynamische metingen, met behoud van een meer concurrerende kosteneffectiviteit, waardoor het een ideale oplossing is voor het eisen van optische meetschermen.

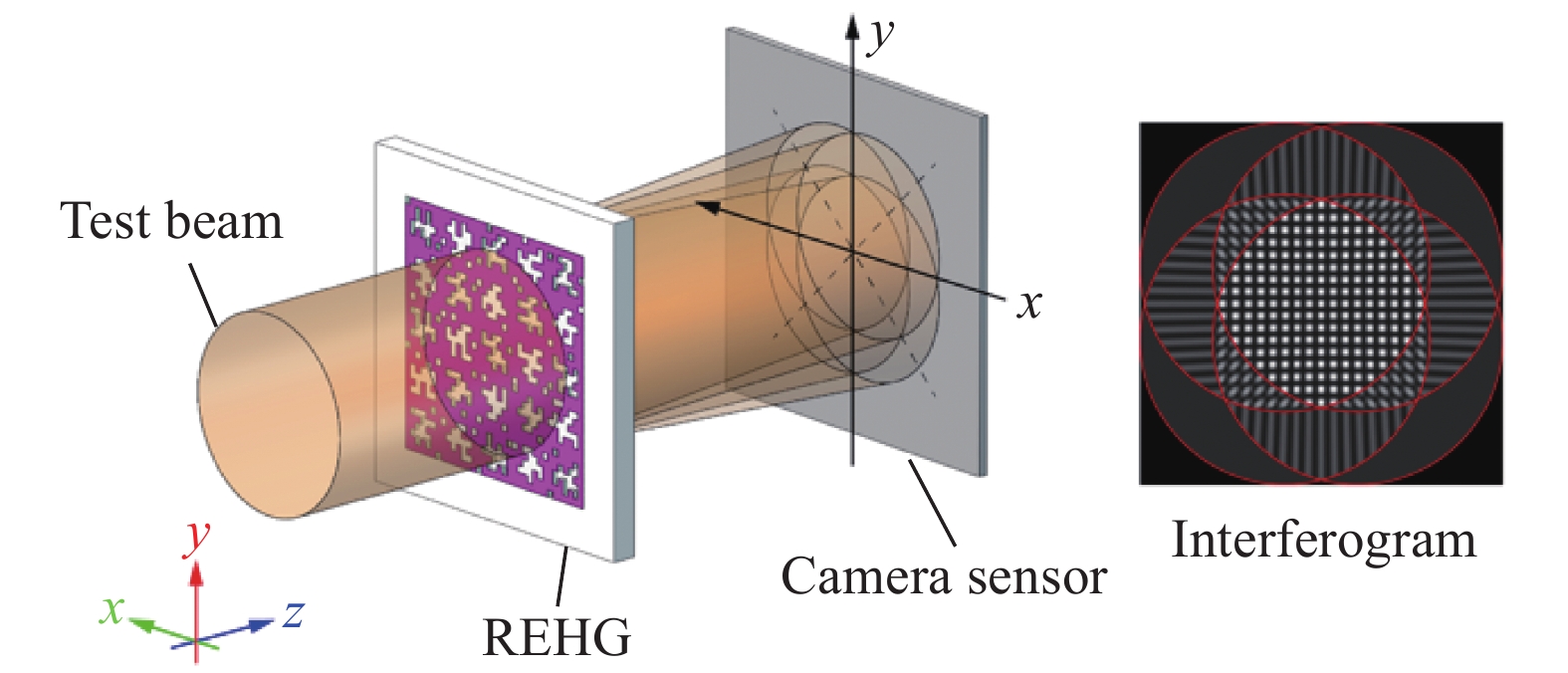

Fig.1. Fase-beeldvormingsprincipe op basis van viergolf laterale veroordeling interferentie met behulp van willekeurig gecodeerd hybride rooster (REHG)

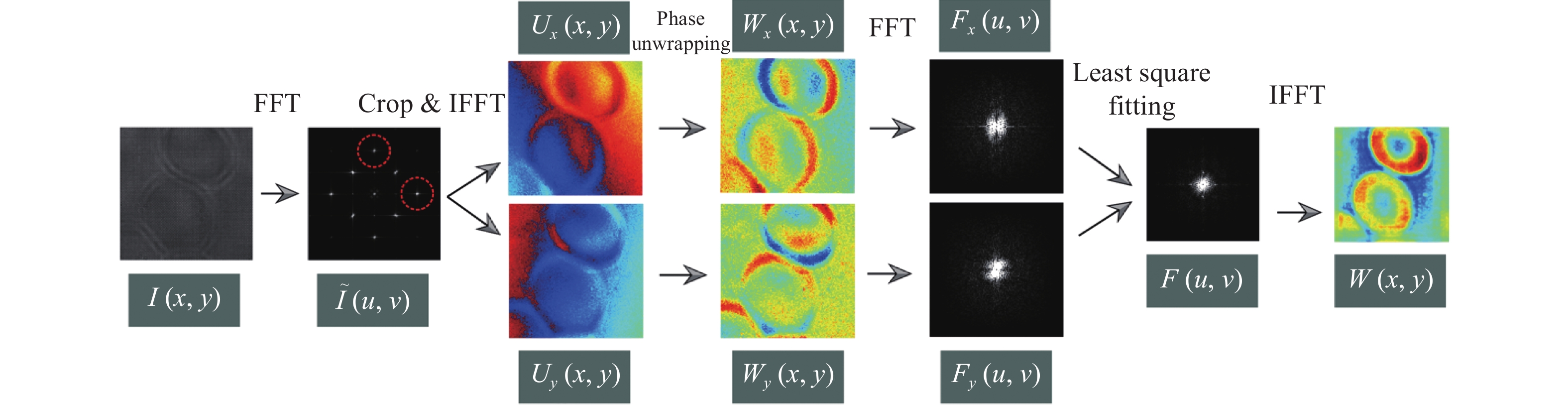

Fig.2. LEST SBIBLE WAVEFRONT-reconstructie van viergolf laterale afschuif interferogr

DeFIS4 -golffrontsensor, met zijn sterk geïntegreerde ontwerp, uitzonderlijke aanpassingsvermogen van het milieu, superieure tijdelijke resolutie en brede systeemcompatibiliteit, is een baanbrekende innovatie geworden in optische metrologie. Dit product toont niet alleen een groot potentieel in wetenschappelijk onderzoek, maar heeft ook een hoge erkenning in industriële toepassingen verdiend. Aanvankelijk gebruikt voor precisie -inspectie in traditionele optische workshops, deFIS4 -golffrontsensorheeft met succes gespecialiseerde velden geserveerd, zoals oppervlaktetesten van optische componenten, analyse van laserstraalkwaliteit en kalibratie van adaptieve optica -systeem. De toepassing ervan is nu uitgebreid met geavanceerde onderzoeksgebieden zoals biomedische beeldvorming, het volgen van nanodeeltjes, karakterisering van metasurfacestructuur en monitoring van temperatuurveld, wat de sterke interdisciplinaire mogelijkheden aantoont.

Dankzij het compacte mechanische ontwerp, deFIS4 -golffrontsensorKan eenvoudig worden geïntegreerd in verschillende microscopie -beeldvormingssystemen en complexe optische platforms. De innovatieve architectuur, gebaseerd op het principe van gemeenschappelijke interferometrie, stelt het apparaat in staat om meetnauwkeurigheid op nanometerniveau te handhaven, zelfs in omgevingen met een hoge vibratie, waardoor stabiele werking wordt gewaarborgd zonder extra trillingsisolatie-apparaten. De sensor heeft ook een golffrontreconstructie met één blootstelling, waardoor een nauwkeurige vastlegging van hoge snelheid dynamische processen zoals vloeistofbeweging, deeltjestransiënten en lasertransmissie mogelijk maakt en een precieze kwantitatieve analyse biedt.

In biomedisch onderzoek heeft het FIS4-systeem met succes labelvrije, langetermijn-, driedimensionale kwantitatieve fase-beeldvorming van een verscheidenheid aan levende cellen bereikt (waaronder COS-7, HT1080, RPE, CHO, HEK en primaire neuronen), het aanzienlijk verminderen van fototoxiciteit en het bieden van een nieuwe technische benadering voor het bestuderen van cell-dynamiek. Het fase-vertragingsmogelijkheden van het systeem maken ook beeldvorming van de dubbelbrekende structuren zoals collageenvezels en het cytoskelet mogelijk, waardoor onderzoek in weefselmechanica en pathologie aanzienlijk wordt voortgebracht.

Met name deFIS4 -golffrontsensorDe technische architectuur van de architectuur vertoont een aanzienlijke cross-band schaalbaarheid. De ontwerpprincipes zijn met succes toegepast op de ontwikkeling van fase-beeldvormingssystemen in de röntgenfoto, Mid-Wave Infrared (MWIR) en Long-Wave Infrared (LWIR) -banden, die innovatieve meetoplossingen bieden voor materiaalwetenschappen, thermisch management en nationale defensiebeveiliging. In de afgelopen jaren heeft de sensor ook een wijdverbreide toepassing gevonden in opkomende gebieden zoals metasurface fasemanipulatie-evaluatie en karakterisering van de optische eigenschappen van tweedimensionale materialen, wat de significante waarde en brede toepasbaarheid aantoont als een fundamenteel onderzoekstool.
