Fis4 nabij-infrarood golffront sensor 900-1200 nm

Fis4 nabij-infrarood golffront sensor 900-1200 nm

DeBojiong FIS4NIR WAVEFRONT SENSOR 900-1200 NM is specifiek ontworpen voor precisiemeting in de golflengteband van 900-1700 nm. Het hanteert diep geoptimaliseerde vier-golf laterale afschuifinterferometrietechnologie en een infrarood-versterkte detectiemodule, het bereiken van een ultrahoge ruimtelijke resolutie van 512 x 512 en een fasegevoeligheid van 2 nm RM's binnen het bijna-infrarood spectrale bereik. De sensor heeft een groot dynamisch bereik van ≥260μm, waardoor een nauwkeurige analyse van sterke aberraties en steile golffronts mogelijk is, terwijl de laserspikkelinterferentie effectief wordt onderdrukt. Uitgerust met full-band anti-reflecterende coating en een anti-vibratiestructuur van gemeenschappelijke path, kan het stabiele en zeer herhaalbare metingen uitvoeren zonder trillingsisolatie in scenario's zoals laserverwerking, optische systeemintegratietests en semiconductor-metrologie, het bieden van betrouwbare gegevensondersteuning voor infrarood optisch ontwerp en productie.

BojiongFIS4 Nir gavefront sensor 900-1200 nm Invoering

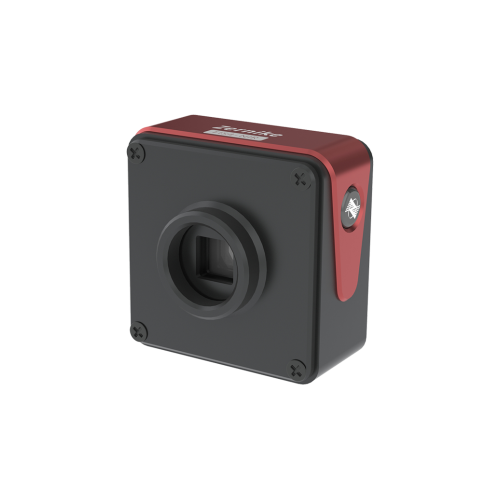

DeBojiong Fis4 nabij-infrarood golffront sensor 900-1200 nm is de nieuwe generatie van ons bedrijf van zeer nauwkeurige optische inspectieapparatuur, met uitstekende trillingsweerstand en realtime golffrontmeetmogelijkheden. DeFis4 nabij-infrarood golffront sensor 900-1200 nm aan het ISO 9001 Quality Management System en is gecertificeerd door het China Institute of Metrology (NIM). Het komt met een garantie van een jaar. DeFIS4NIR -golffrontsensor is plug-and-play, gemakkelijk te bedienen en onderhoudsarm, waardoor de inspectie-efficiëntie en betrouwbaarheid van optische systemen effectief wordt verbeterd.

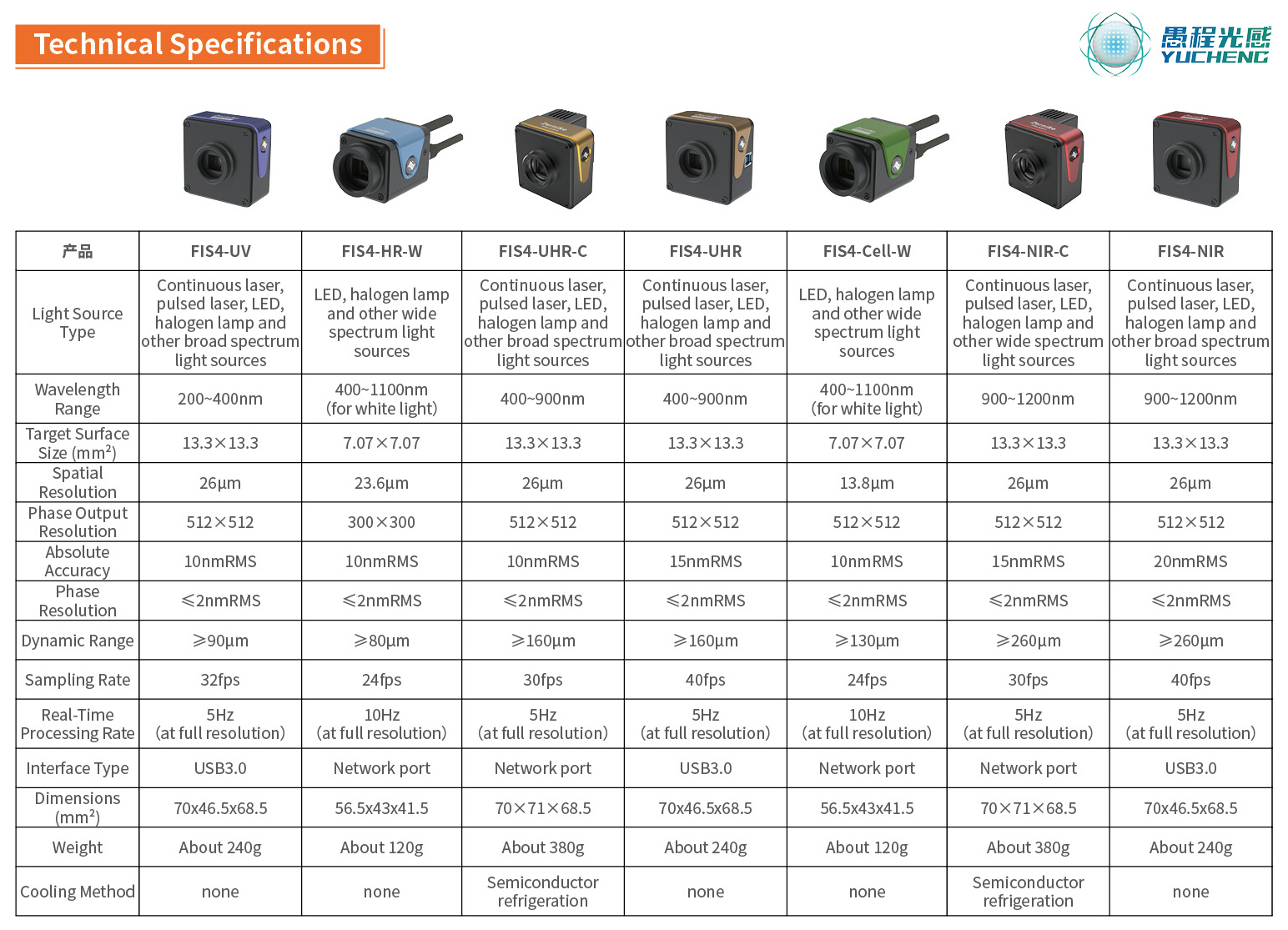

BojiongFIS4NIR WAVEFRONT SENSOR 900-1200 NM Parameter (specificatie)

BojiongFIS4NIR WAVEFRONT SENSOR 900-1200 NM Functie en toepassing

Sinds 2006 heeft het team van professor Yang Yongying aan de Zhejiang University met succes de wide-spectrum FIS4 gelanceerd serie golffront sensor Gebaseerd op het ontwerp van de interferometrie van gemeenschappelijke path en realtime golffront reconstructie-algoritmen na 17 jaar toegewijd onderzoek en ontwikkeling. Dit product heeft de volgende uitstekende functies:

· Sterke anti-vibratie- en trillingsisolatievrij: realtime golffrontdetectie kan worden bereikt in complexe omgevingen zonder de noodzaak van een trillingsisolatieplatform;

· Hooggevoeligheidsmeting: golffrontgevoeligheid tot 2 nm rms, waardoor een nauwkeurige vangst van kleine faseveranderingen mogelijk is;

· Single Optical Path Plug-and-Play: Original Single Optical Path Design zonder referentielampje, waardoor onmiddellijk gebruik mogelijk is bij aan / uit-power-on en handige werking;

· Compact, lichtgewicht en draagbaar: alleen de grootte van een vuist, het faciliteren van integratie en veldgebruik.

DeFis4 nabij-infrarood golffront sensor 900-1200 nmis ontworpen voor high-end optische metrologie in industriële inspectie, wetenschappelijk onderzoek en defensietoepassingen. Met een hoge resolutie van 512 × 512 (262.144) fasepunten, maken ze een zeer nauwkeurige golffrontmetingen mogelijk in het bereik van 900-1200 nm en ondersteunen ze realtime 3D-weergave van resultaten bij volledige resolutie bij 10 frames per seconde. De FIS4NIR -golffrontsensor kan worden gebruikt voor aberratiemeting van optische systemen, kalibratie van optische systeem, meting van de interne roosterverdeling van materialen, golffrontmeting van metasurfaces en metalensen, enz.

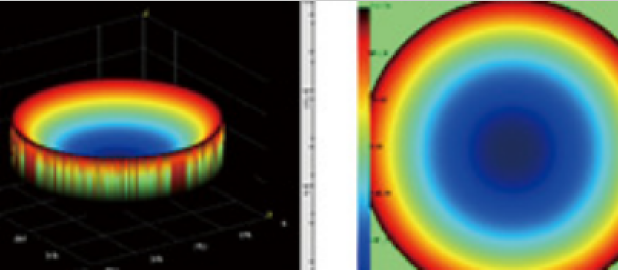

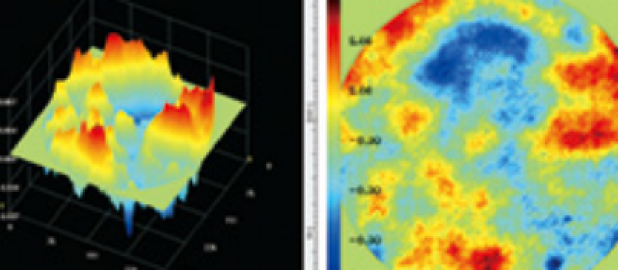

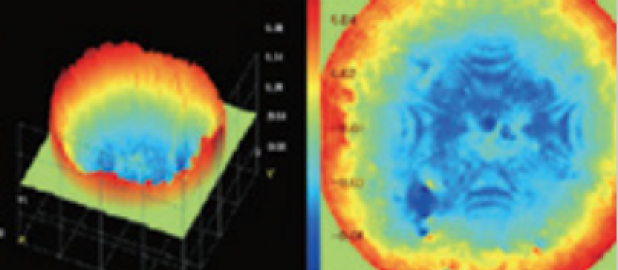

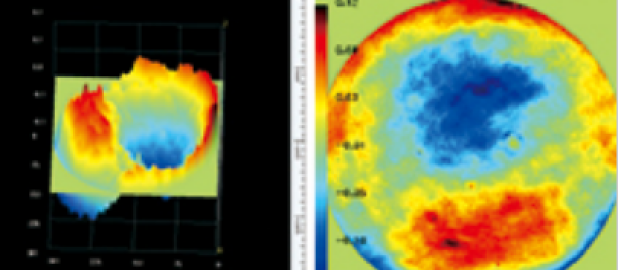

Bojiong FIS4NIR WAVEFRONT SENSOR 900-1200 NM  Sollicitatie

Bojiong FIS4NIR WAVEFRONT SENSOR 900-1200 NM Details

De Fis4 nabij-infrarood golffront sensor 900-1200 nmmaakt gebruik van gepatenteerde willekeurige viergolfdiffractietechnologie, waardoor zelfinterferentie van het gemeten golffront wordt bereikt met behulp van een enkel lichtpad. Interferentie treedt op bij het achterste beeldvlak. Deze technologie vermindert de vereiste voor de coherentie van de lichtbron aanzienlijk, waardoor de behoefte aan fase-shifters wordt geëlimineerd en de interferometriemetingen met een zeer nauwkeurige interferometrie met standaard beeldvormingssystemen mogelijk maakt. Vergeleken met traditionele Hartmann-sensoren op basis van microlens-arrays, blinkt de FIS4 nabij-infrarood golffrontsensor 900-1200 nm uit in verschillende belangrijke prestatie-indicatoren: hogere fasepuntresolutie, bredere aanpassingsvermogen van de werking en een groter dynamisch bereik. Het biedt ook superieure kostenpercentage en biedt een betrouwbare oplossing voor een breed scala aan precisie-optische inspectiescenario's.

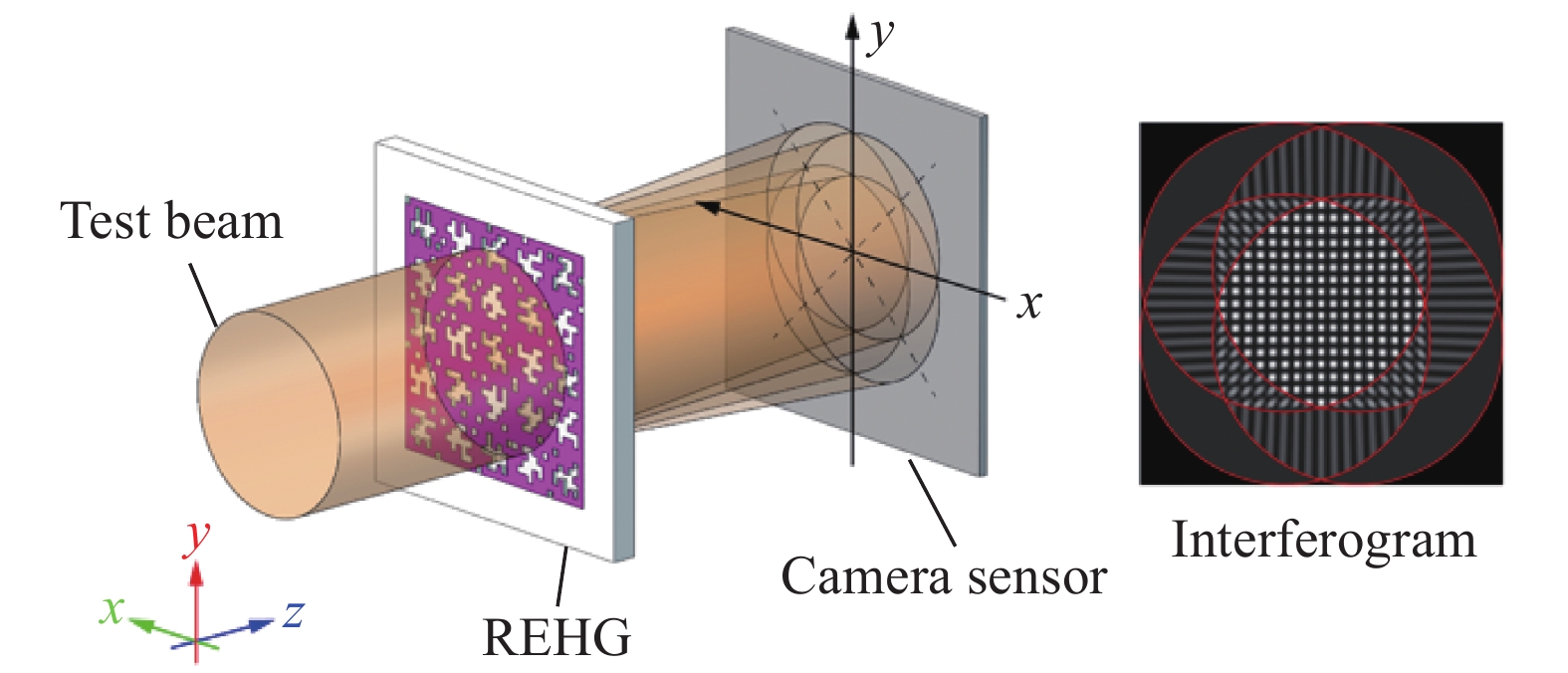

Fig.1. Fase-beeldvormingsprincipe op basis van viergolf laterale veroordeling interferentie met behulp van willekeurig gecodeerd hybride rooster (REHG)

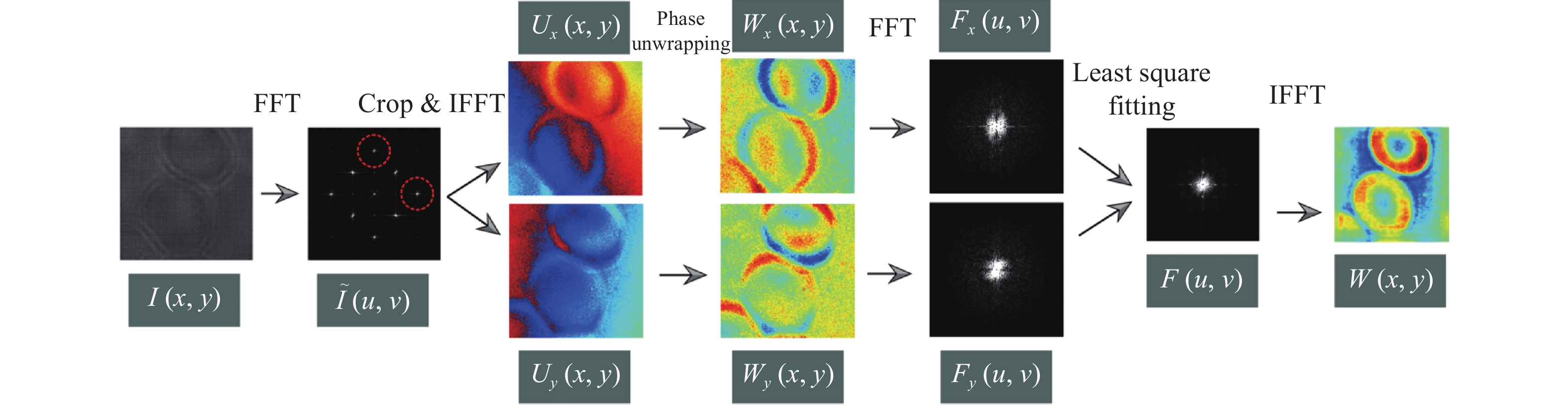

Fig.2. LEST SBIBLE WAVEFRONT-reconstructie van viergolf lateraal schuif interferogram

DeFIS4golffrontsensor is een krachtig en algemeen gebruikt hulpmiddel geworden in wetenschappelijk onderzoek en industrie vanwege de voordelen zoals compacte structuur, sterke stabiliteit, hoge temporele resolutie en goede compatibiliteit met bestaande microscopiesystemen. Aanvankelijk werd deze sensor voornamelijk gebruikt voor detectietaken in traditionele optische workshops, inclusief de kwaliteitsevaluatie van de optische componenten, laserstraalanalyse en adaptieve optische systeemcorrectie. Vervolgens zijn de toepassingsscenario's geleidelijk uitgebreid tot meerdere geavanceerde velden zoals biomedische beeldvorming, nanodeeltjespositionering, metasurfaceface-karakterisering en temperatuurgradiëntmeting.

Het compacte mechanische ontwerp van deFIS4golffrontsensor kan het mogelijk maken om eenvoudig te worden geïntegreerd in verschillende bestaande microscopplatforms, terwijl de uitstekende robuustheid ervoor zorgt dat een hoge interferometrische meetnauwkeurigheid nog steeds kan worden gehandhaafd, zelfs in sterke trillingsomgevingen. Tussen ondersteunt het apparaat een enkele blootstellingsafmeting, die effectief dynamische processen voor hoge snelheid kan vastleggen en geschikt is voor realistische waarnemingsbehoeften. In biomedisch onderzoek heeft FIS4 met succes labelvrije, realtime beeldvorming met hoge resolutie bereikt van verschillende levende cellen, zoals COS-7, HT1080, RPE, CHO, HEK-cellen en neuronen, wat een belangrijk hulpmiddel biedt voor onderzoek naar celdynamiek.

Bovendien deFIS4golffrontsensor Wordt ook veel gebruikt bij beeldvorming van de fase-vertraging, waarbij anisotrope biologische weefsels en subcellulaire structuren, zoals collageenvezels en cytoskeletten, onthullen via beelden met een hoog contrast. Deze technologie wordt verder uitgebreid tot fase-beeldvorming in röntgenfoto's, Mid-Wave Infrared (MWIR) en Long-Wave Infrared (LWIR) -banden, die zijn brede potentieel toont in interdisciplinaire toepassingen. FIS4 is ook veel gebruikt in de karakteriseringsstudies van metasurfaces en tweedimensionale materialen, die de praktische waarde en vooruitzichten aantoont in de velden van de velden.
