FIS4 nabij-infrarood golffrontsensor (gekoelde versie) 900-1200 nm

FIS4 nabij-infrarood golffront sensor (gekoelde versie) 900-1200 nm

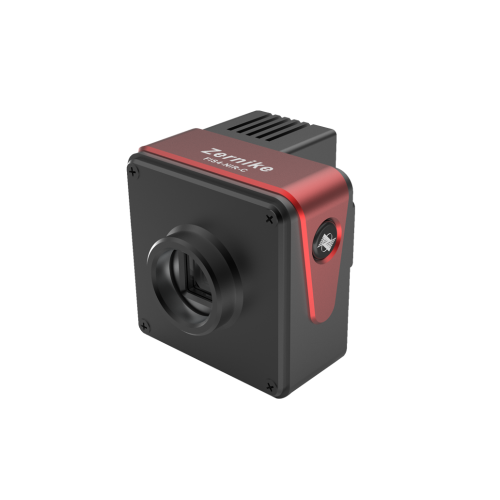

DeBojiong FIS4 NIR-C Wavefront Sensor 900-1200 Nmis ontworpen voor het veeleisen van optische infraroodtoepassingen. Het integreert een zeer nauwkeurige halfgeleiderkoelsysteem op de FIS4 nabij-infrarood golffrontsensor. Dit stabiliseert actief de kerndetectortemperatuur onder -10 ° C omgevings-, aanzienlijk onderdrukkende donkere stroom en thermische ruis en het bereiken van een ultrahoge meetstabiliteit van 2 nm RM's. De sensor heeft de 900-1200 nm nabij-infraroodband bedekt en beschikt over een ultrahoge 512 × 512 ruimtelijke resolutie en een breed dynamisch bereik van ≥260μM, waardoor een duidelijke analyse van de golffrontverdeling en faseverdeling van hoogkrachtige lasers, metaspervlakken en silicon-gebaseerde semiconductoren in de infrateductie mogelijk is.

Bojiong Fiis4 nir-c golffrontsensor900-1200 nm Invoering

DeBojiong FIS4 nabij-infrarood golffrontsensor (gekoelde versie) 900-1200 nmis de nieuwe generatie van ons bedrijf van zeer nauwkeurige optische inspectieapparatuur, met uitstekende trillingsweerstand en realtime golffrontmeetmogelijkheden. De FIS4 NIR-C-golffrontsensor houdt zich aan het strikte ISO 9001 Quality Management System en is gecertificeerd door het China Institute of Metrology (NIM). Het komt met een garantie van een jaar. De FIS4 NIR-C-golffrontsensor maakt gebruik van een interferometrisch optisch ontwerp van gemeenschappelijk-path en een real-time golffront reconstructie-algoritme om een ​​zeer nauwkeurige golffrontmeting te bereiken zonder faseverschuiving, waardoor het geschikt is voor een verscheidenheid aan veeleisende wetenschappelijk onderzoek en industriële toepassingen.

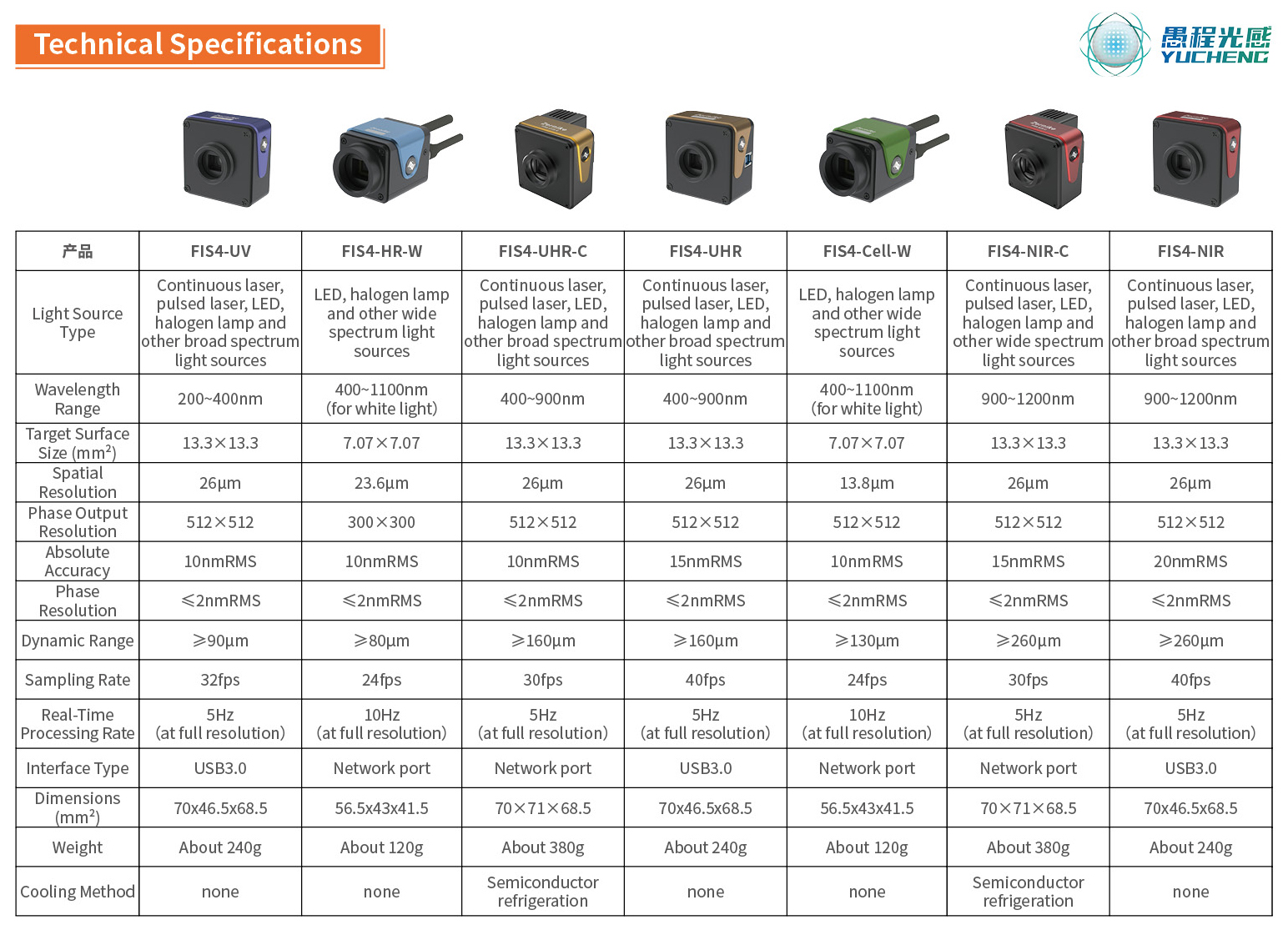

Bojiong Fiis4 nir-c Wavefront Sensor 900-1200 Nm Parameter (specificatie)

Bojiong Fiis4 nir-c Wavefront Sensor 900-1200 Nm Functie en toepassing

Sinds 2006 heeft het team van professor Yang Yongying aan de Zhejiang University met succes de wavefrontsensor met wide-spectrum ontwikkeld, gebaseerd op een interferometerstructuur van de gemeenschappelijke path en realtime golffront reconstructie-algoritmen. Na 17 jaar continu onderzoek biedt dit product de volgende belangrijke voordelen:

· Uitstekende trillingsweerstand, geen trillingsisolatieplatform vereist;

· Gevoeligheid op nanometerniveau, met golffrontmeetgevoeligheid die tot 2 nm rms bereikt;

· Geïntegreerd single-optisch padontwerp, innovatief met behulp van een enkele optische padstructuur, geen referentie optisch pad nodig;

· Gebruikersvriendelijke werking;

· Compact en draagbaar, gemakkelijk mee te nemen, geschikt voor verschillende integraties en toepassingen op locatie

DeFIS4 nabij-infrarood golffrontsensor (gekoelde versie) 900-1200 nmis ontworpen voor zeer nauwkeurige optische inspectie en -meting, geschikt voor industriële inspectie, wetenschappelijk onderzoek en defensietoepassingen. Met een hoge resolutie van 512 × 512 (262.144) fasepunten bereikt de sensor een zeer nauwkeurige golffrontmeting over een breed spectraal bereik van 900-1200 nm en ondersteunt realtime 3D-display bij 10 frames per seconde bij volledige resolutie. Typische toepassingen zijn onder meer optische aberratieanalyse van het systeem, optische kalibratie, interne distributiedetectie van materiaalrooster, metasurface en metaSurface en meta-golffront karakterisering, enz., Het bieden van betrouwbare hulpmiddelen voor high-end optische metingen.

Bojiong Fiis4 nir-c Wavefront Sensor 900-1200 Nm  Sollicitatie

Bojiong Fiis4 nir-c Wavefront Sensor 900-1200 Nm Details

DeFIS4 nabij-infrarood golffrontsensor (gekoelde versie) 900-1200 nmGebruikt gepatenteerde willekeurige gecodeerde viergolfdiffractietechnologie, maakt gebruik van een lichtbron met één patroon om zelfinterferentie van het gemeten golffront te bereiken, waarbij interferentie op het achterste beeldvlak optreedt. Deze technologie vermindert de afhankelijkheid van de coherentie van de lichtbron aanzienlijk, waardoor de noodzaak van een fase-shifter wordt geëlimineerd en een zeer nauwkeurige interferometrie mogelijk maakt in combinatie met een standaard beeldvormingssysteem. In vergelijking met traditionele Hartmann-sensoren op basis van microlens-arrays, presteert de FIS4 NIR-C-golffrontsensor beter dan traditionele interferometers met dubbele bundel, die belangrijke prestatievoordelen biedt in meerdere gebieden: fasepunten met een hogere resolutie, bredere bedrijfsinspectie-optische toepassingstoepassingen.

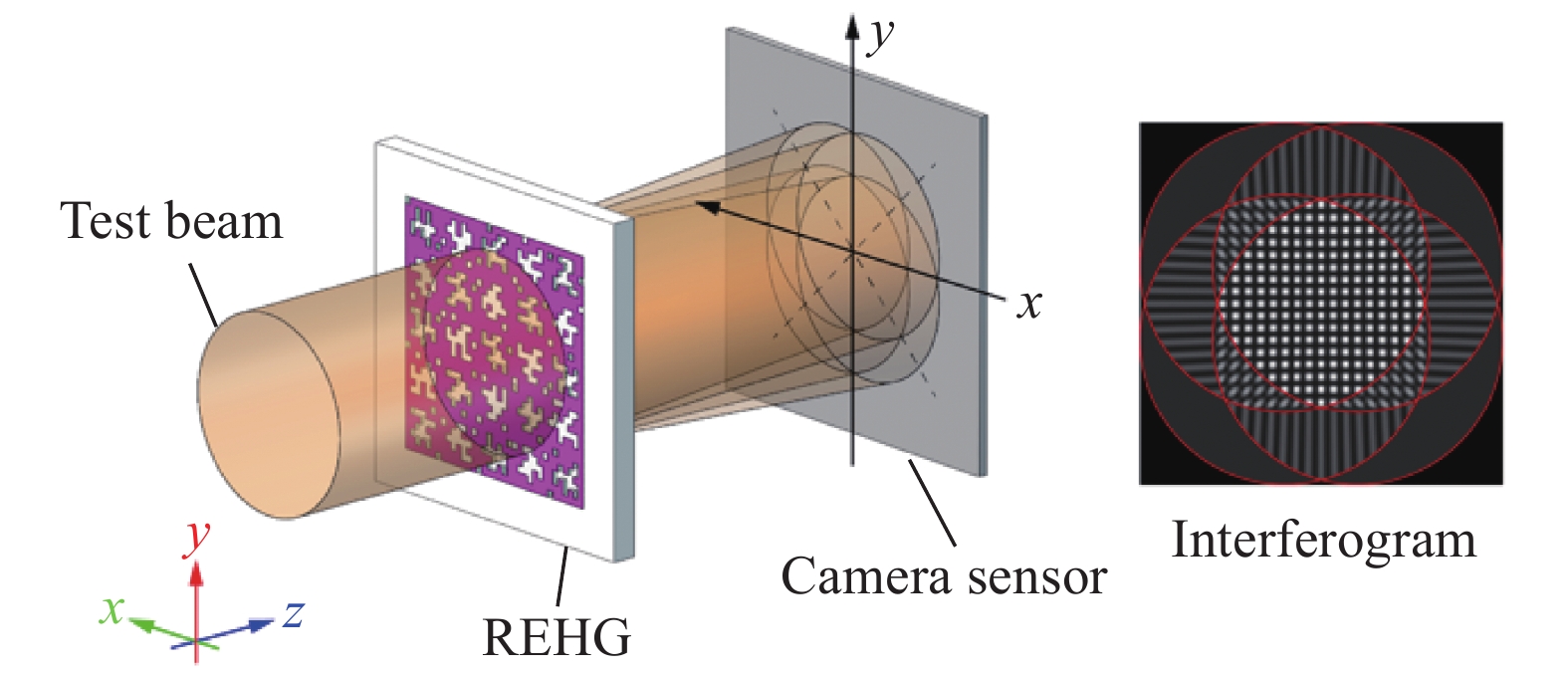

Fig.1. Fase-beeldvormingsprincipe op basis van viergolf laterale veroordeling interferentie met behulp van willekeurig gecodeerd hybride rooster (REHG)

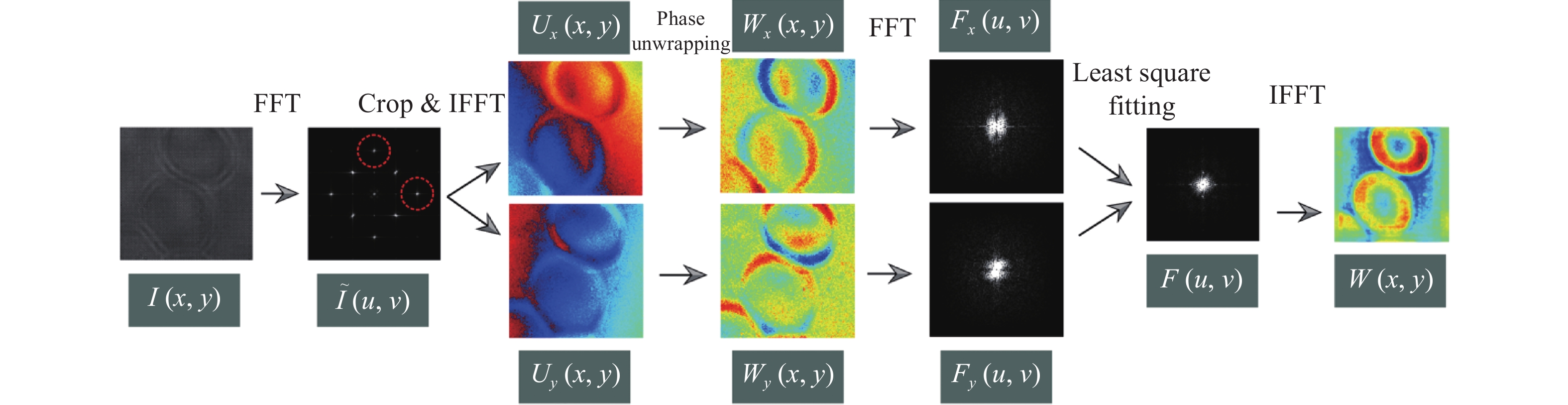

Fig.2. LEST SBIBLE WAVEFRONT-reconstructie van viergolf lateraal schuif interferogram

DeFIS4 -golffrontsensoris een uitstekend hulpmiddel op het gebied van wetenschappelijk onderzoek en industriële inspectie. Het combineert slim vele voordelen, zoals compactheid, hoge stabiliteit, uitstekende tijdelijke resolutie en goede systeemcompatibiliteit, waardoor het een kerninstrument is in gerelateerde velden.

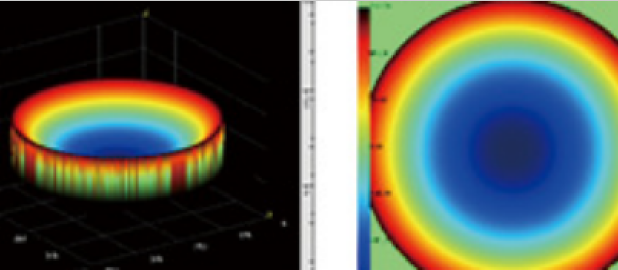

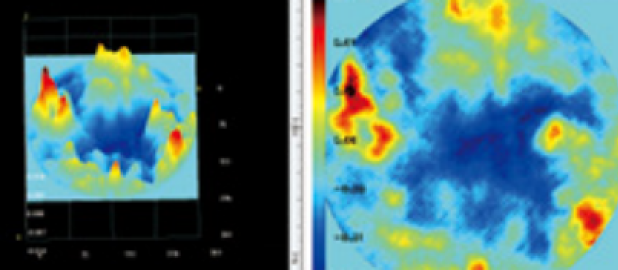

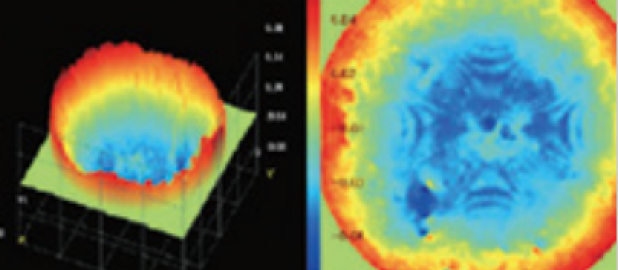

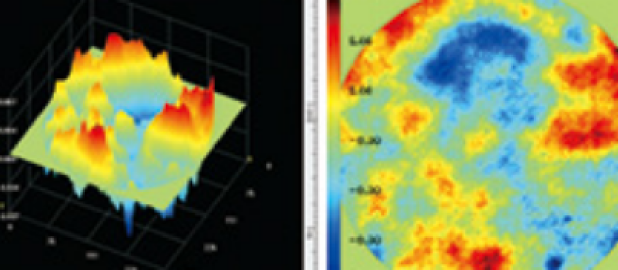

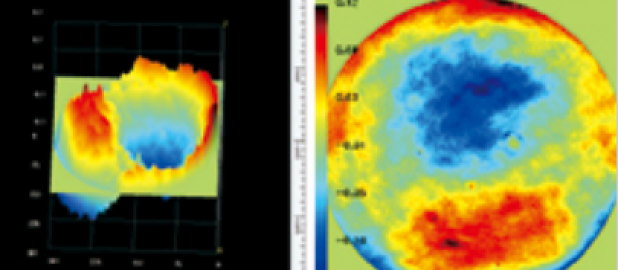

In termen van toepassingen is de ontwikkelingsgeschiedenis getuigen van zijn sterke aanpassingsvermogen en schaalbaarheid. Aanvankelijk deFIS4 -golffrontsensorwerd voornamelijk gebruikt voor basisinspectietaken in optische workshops. In de kwaliteitsanalyse van optische componenten kan het bijvoorbeeld nauwkeurig beoordelen of de componentkwaliteit voldoet aan normen, waardoor de zeer nauwkeurige detectiemogelijkheden worden gebruikt. Bij de diagnose van de laserstraal kan het verschillende parameters van de laserstraal nauwgezet analyseren, wat een betrouwbare basis biedt voor daaropvolgende optimalisatie en aanpassing. Bovendien speelt het op het gebied van adaptieve optica -besturing ook een cruciale rol, waardoor precieze optische controle wordt vergemakkelijkt.

Tegenwoordig de toepassingsomvang van deFIS4 -golffrontsensoris uitgebreid uitgebreid. Op het gebied van beeldvorming van biologische microscopie stelt onderzoekers in staat om biologische microstructuren duidelijker te observeren. Bij het volgen van nanodeeltjes kan het precies het bewegingstraject en andere belangrijke informatie van nanodeeltjes volgen. In metasurface meetwerk biedt het nauwkeurige meetgegevens, waardoor diepgaand onderzoek wordt vergemakkelijkt. Op verschillende gebieden zoals thermodynamische karakterisering vertoont het ook onmisbare waarde.

Vanuit het perspectief van structurele kenmerken, deFIS4 -golffrontsensorBeschikt over een compact en voortreffelijk ontwerp, waardoor het gemakkelijk kan worden geïntegreerd in bestaande microscoopsystemen en de toepassingsscenario's aanzienlijk uitbreidt. Bovendien bezit het uitstekende anti-vibratiemogelijkheden, wat zorgt voor de nauwkeurigheid van de meting, zelfs in harde externe omgevingen. Dit garandeert dat detectieresultaten niet worden beïnvloed door externe interferentie, waardoor stabiliteit en betrouwbaarheid wordt geboden.

Het is vermeldenswaard dat de beeldvormingsfunctie van de enkele blootstelling van deFIS4 -golffrontsensoris zeer voordelig, vooral voor het opnemen van snelle dynamische processen. Op het gebied van biomedisch onderzoek, met deze functie, heeft het met succes labelvrije, realtime observatie met hoge resolutie bereikt van verschillende levende cellen zoals COS-7, HT1080, RPE, CHO, HEK en neuronen, waardoor een krachtig observatietool is voor biomedisch onderzoek.

Bovendien ondersteunt deze sensor beeldvorming met hoge contrastfase-vertraging, waardoor de duidelijke visualisatie van anisotrope structuren zoals collageenvezels en cytoskeletten mogelijk is, waardoor een duidelijke beeldbasis wordt gebracht voor diepgaand onderzoek naar gerelateerde biologische structuren. Bovendien is het toepassingsbereik verder uitgebreid tot fasebeeldvorming in de röntgenfoto-, mid-infrarood- en lang-infraroodgolflengtebanden, wat een significante waarde aantoont bij de analyse van metasurfaces en tweedimensionale materialen en effectief stimuleren van de voortgang van onderzoek in deze grensvelden.
