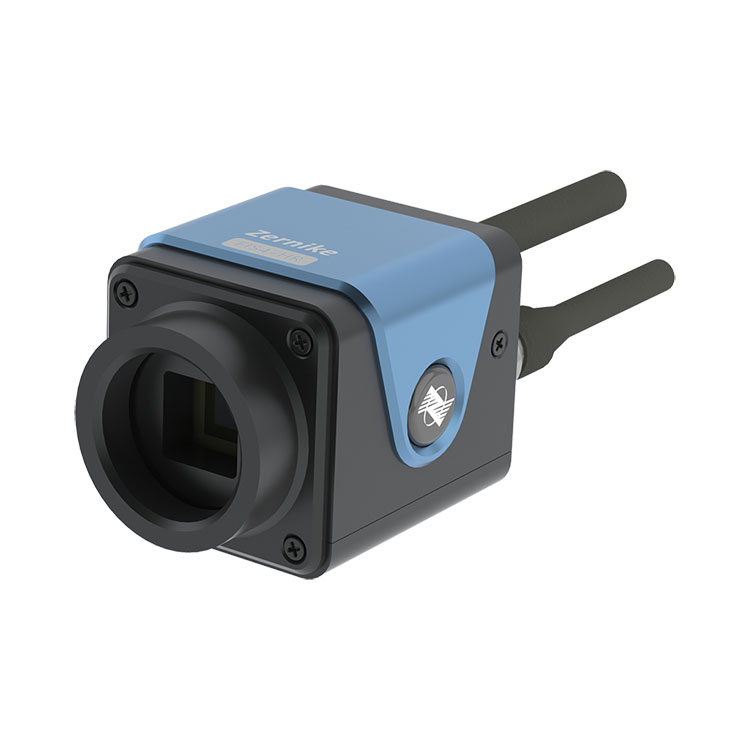

Interferometrische sensor met hoge resolutie en vier golven

De vier-golf interferometrische sensor met hoge resolutie is een zeer efficiënt interferometrisch meetinstrument dat specifiek is toegesneden op industriële toepassingen, wetenschappelijk onderzoek en de nationale defensiesector.

Met zijn uitstekende prestaties biedt deze sensor een hoge resolutie van 300×300 (90.000) fasepunten en een breed spectraal responsbereik van 400-1100 nm, wat precisie en betrouwbaarheid garandeert in verschillende optische meetscenario's.

De unieke technische kenmerken omvatten het gebruik van gepatenteerde, willekeurig gecodeerde viergolfdiffractietechnologie, waardoor de sensor zelfinterferentie kan bereiken in een enkel gemeten golffront en interferentie kan produceren op de positie van het achterste beeldvlak, zonder de noodzaak van complexe faseverschuiving technieken.

Bovendien is de sensor van BOJIONG in staat om 3D-resultaten in volledige resolutie met 10 frames per seconde in realtime weer te geven, geschikt voor laserstraalgolffrontdetectie, adaptieve optische systemen, optische systeemkalibratie, optische vensterinspectie, evenals metingen van optische vlak- en bolvormige vormen, inclusief oppervlakteruwheid en microprofieldetectie.

Met zijn eenvoudige bediening, ultrahoge trillingsweerstand en stabiliteit biedt deze sensor van BOJIONG een ideale meetoplossing voor golffrontdetectie, waarmee precisiemetingen op nanometerniveau worden bereikt zonder de noodzaak van trillingsisolatie, waardoor de meetefficiëntie en nauwkeurigheid aanzienlijk worden verbeterd.

Hoge resolutie vier-golf interferometrische sensorspecificatie

Kenmerk van BOJIONGS Interferometrische sensor met hoge resolutie en vier golven

◆Bereik een eenvoudige en snelle constructie van interferentielichtpaden

◆Ondersteunt gecollimeerde balken en grote NA-geconvergeerde balken

◆Hoge resolutie van 300×300 (90000) fasepunten

◆Single-channel licht-zelfinterferentie, geen referentiespiegel vereist

◆Breed spectrum 400nm~1100nm-band

◆2nm RMS hoge faseresolutie

◆ultrahoge trillingsbestendigheid, geen optische trillingsisolatie nodig

 Toepassing van viergolfinterferometrische sensor met hoge resolutie

Deze BOJIONG-interferometrische sensor met hoge resolutie en vier golven wordt gebruikt bij laserstraalgolffrontdetectie, adaptieve optica, oppervlaktevormmeting, optische systeemkalibratie, optische vensterdetectie, optisch vlak, sferische oppervlaktevormmeting, detectie van oppervlakteruwheid

Details van de viergolfinterferometrische sensor met hoge resolutie

BOJIONG Vier-golf interferometrische sensor met hoge resolutie, ontwikkeld door een team van professoren van de Zhejiang Universiteit en de Nanyang Technologische Universiteit van Singapore, met binnenlandse gepatenteerde technologie, combineert diffractie en interferentie om een ​​gemeenschappelijke transversale schuifinterferentie van vier golven te bereiken, met superieure detectiegevoeligheid en anti-vibratieprestaties, en kan dynamische interferometrie in real time en hoge snelheid realiseren zonder trillingsisolatie. Uit de real-time meting blijkt een framerate van ruim 10 frames.

Tegelijkertijd heeft de FIS4-sensor een ultrahoge faseresolutie van 512×512 (260.000 fasepunten), de meetband beslaat 200 nm ~ 15 μm, de meetgevoeligheid bereikt 2 nm en de herhaalbaarheid van de metingen is beter dan 1/1000λ ( RMS). Het kan worden gebruikt voor analyse van de laserstraalkwaliteit, plasmastroomvelddetectie, real-time meting van snelle stroomveldverdeling, beeldkwaliteitevaluatie van optisch systeem, microscopische profielmeting en kwantitatieve fasebeeldvorming van biologische cellen.
