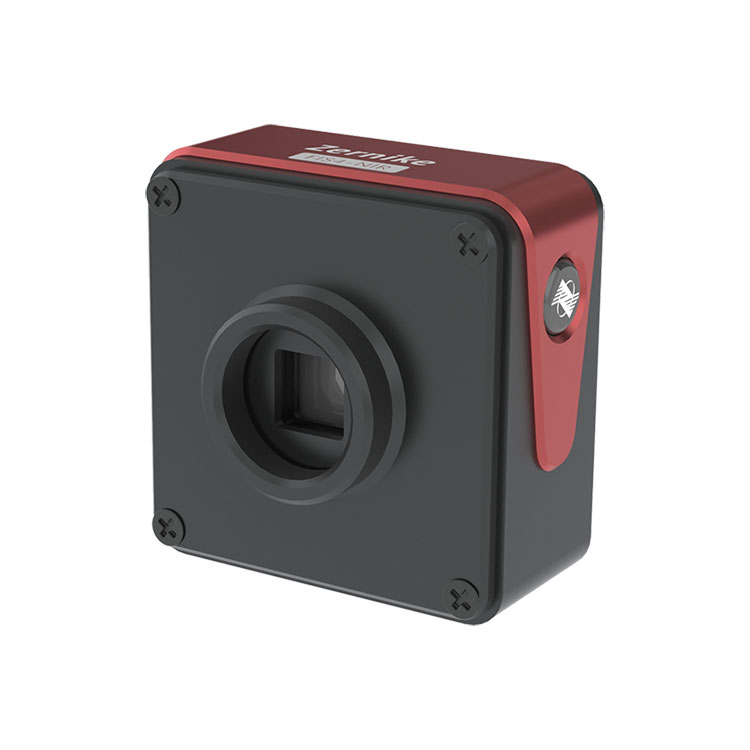

Nabij-infrarood interferometrische sensor met vier golven

De hoge resolutie en het brede golflengtebereik van de BOJIONG nabij-infrarood viergolfinterferometrische sensor maken hem tot een ideale keuze voor wetenschappelijk onderzoek en industriële toepassingen, vooral in situaties die nauwkeurige metingen en analyse vereisen. De sensor is in staat tot uiterst nauwkeurige golffrontmetingen binnen het golflengtebereik van 900 nm tot 1200 nm, met een resolutie van 512 x 512 pixels (in totaal 262.144 fasepunten). Het ontwerp houdt rekening met de behoefte aan trillingsdemping en stabiliteit in praktische toepassingen, waardoor uiterst nauwkeurige metingen mogelijk zijn zonder de noodzaak van complexe omgevingscontrole. Dit vereenvoudigt het bedieningsproces aanzienlijk en verbetert de meetefficiëntie.

Artikelspecificatie

Kenmerk van BOJIONG nabij-infrarood interferometrische sensor met vier golven

◆Ultrahoge resolutie van 512×512 (262144) fasepunten

◆Breed spectrum 900nm~1200nm-band

◆Single-channel licht-zelfinterferentie, geen referentielicht vereist

◆2nm RMS hoge faseresolutie

◆Groot dynamisch bereik tot 270μm

◆Net als bij beeldverwerking: eenvoudige en snelle optische padconstructie

◆Extreem sterke anti-vibratieprestaties, geen noodzaak voor optische trillingsisolatie

◆Ondersteunt gecollimeerde balken en grote NA-geconvergeerde balken

Toepassing van BOJIONG nabij-infrarood viergolfinterferometrische sensor

Deze BOJIONG nabij-infrarood viergolfinterferometrische sensor wordt gebruikt bij het meten van aberratie van optische systemen, kalibratie van het optische systeem, meting van de interne roosterdistributie van materiaal, hypersurface en hyperlens-golffrontmeting

Details van de viergolfinterferometrische sensor met hoge resolutie

BOJIONG Vier-golf interferometrische sensor met hoge resolutie, ontwikkeld door een team van professoren van de Zhejiang Universiteit en de Nanyang Technologische Universiteit van Singapore, met binnenlandse gepatenteerde technologie, combineert diffractie en interferentie om een ​​gemeenschappelijke transversale schuifinterferentie van vier golven te bereiken, met superieure detectiegevoeligheid en anti-vibratieprestaties, en kan dynamische interferometrie in real time en hoge snelheid realiseren zonder trillingsisolatie. Uit de real-time meting blijkt een framerate van ruim 10 frames.

Tegelijkertijd heeft de FIS4-sensor een ultrahoge faseresolutie van 512×512 (260.000 fasepunten), de meetband beslaat 200 nm ~ 15 μm, de meetgevoeligheid bereikt 2 nm en de herhaalbaarheid van de metingen is beter dan 1/1000λ ( RMS). Het kan worden gebruikt voor analyse van de laserstraalkwaliteit, plasmastroomvelddetectie, real-time meting van snelle stroomveldverdeling, beeldkwaliteitevaluatie van optisch systeem, microscopische profielmeting en kwantitatieve fasebeeldvorming van biologische cellen.
