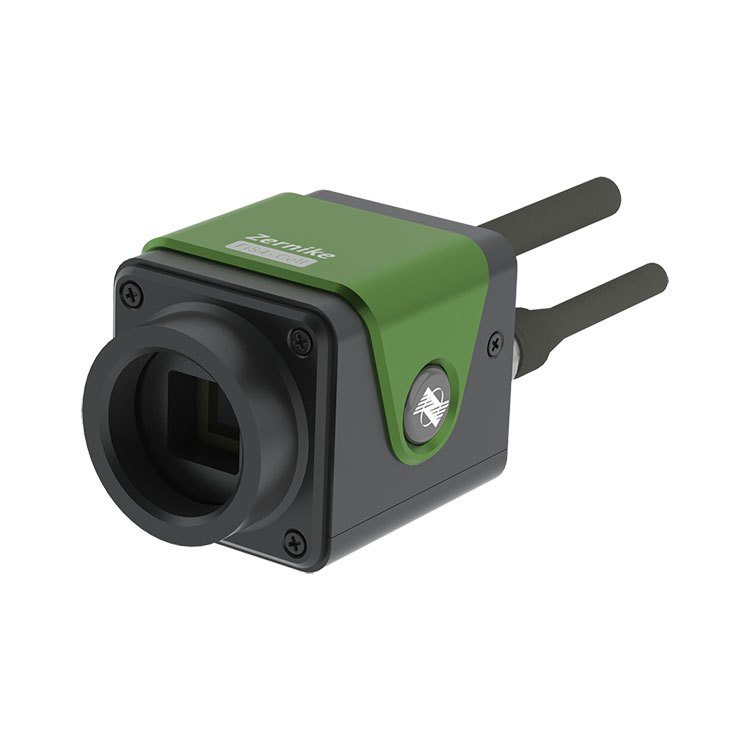

De plug-and-play biologische cel-interferometrische viergolfsensor ondersteunt nabij-infrarood- en LED-witlichtspectrumverlichting. Het beeldvormingsproces vereist geen labeling of kleuring en kan in vivo 3D-beeldvorming bereiken met een snelheid van maximaal 24 frames per seconde. Het kan snel worden gebruikt in combinatie met elke optische microscoop om realtime metingen van de 3D-faseverdeling van de gemeten cellen mogelijk te maken. Het is in staat het celvolume en het gewicht te beoordelen. Deze sensor van BOJIONG is een ideaal hulpmiddel voor labelvrije 3D-detectie van levende cellen, detectie van biologisch weefsel, detectie van kiemcellen en detectie van micro-/nanostructuren.
|
Productnaam |
Biologische cel Interferometrische sensor met vier golven |
|
Golflengtebereik |
400 nm ~ 1100 nm |
|
Doelgrootte |
7,07 mm x 7,07 mm |
|
Ruimtelijke resolutie |
23,6 μm |
|
Afbeeldingspixel |
2048×2048 |
|
Fase-uitgangsresolutie |
300×300 (90000 pixels) |
|
Fase resolutie |
<2 nmRMS |
|
Absolute nauwkeurigheid |
10nm RMS |
|
Dynamisch bereik |
110 μm (150 lm) |
|
Bemonsteringssnelheid |
24 fps |
|
Realtime verwerkingssnelheid |
10 Hz (bij volledige resolutie) |
|
Interfacetype |
KARBONADE |
|
Externe interface |
Cpoort |
|
Maat |
56,5 mm × 43 mm × 41,5 mm |
|
Gewicht |
ongeveer 120 g |
◆Labelvrije 3D live-celbeeldvorming
◆Single-channel licht-zelfinterferentie, geen referentielicht vereist
◆Compact formaat, plug-and-play
◆ Geschikt voor alle optische microscoopupgrades en -uitbreidingen
◆Breed spectrum 400nm~1100nm-band
◆Extreem sterke anti-vibratieprestaties, geen noodzaak voor optische trillingsisolatie
◆Ondersteunt LED-wit licht en kortegolf-infraroodlichtbron
Deze BOJIONG biologische cel-interferometrische viergolfsensor wordt gebruikt voor het labelen van gratis 3D-detectie van levende cellen, detectie van biologisch weefsel, detectie van kiemcellen, detectie van micro- en nanostructuren.
|
Ongemarkeerd 3D live celdetectie optisch pad detectie optisch pad |
3D Levende celmicroscoop - Monstermeting van spoelwormeieren |
|
Monstermeting van granulosaceltumor van de eierstokken |
Monstermeting via micro-nanostructuur |
BOJIONG Biologische cel vier-golf interferometrische sensor, ontwikkeld door een team van professoren van de Zhejiang Universiteit en de Nanyang Technologische Universiteit van Singapore, maakt gebruik van binnenlandse gepatenteerde technologie en combineert diffractie en interferentie om gemeenschappelijke transversale schuifinterferentie met vier golven te bereiken. Deze sensor beschikt over superieure detectiegevoeligheid en anti-vibratieprestaties, waardoor realtime en snelle dynamische interferometrie mogelijk is zonder de noodzaak van trillingsisolatie. Realtime metingen tonen een framesnelheid van meer dan 10 frames per seconde. Bovendien beschikt de FIS4-sensor over een ultrahoge faseresolutie van 512×512 (260.000 fasepunten), met een meetband van 200 nm tot 15 μm, een meetgevoeligheid van 2 nm en een herhaalbaarheid van de metingen beter dan 1/1000λ (RMS). Het is toepasbaar voor analyse van de laserstraalkwaliteit, plasmastroomvelddetectie, real-time meting van snelle stroomveldverdeling, evaluatie van de beeldkwaliteit van het optische systeem, microscopische profielmeting en kwantitatieve fasebeeldvorming van biologische cellen.
|
FIS4 Technische parameters van elke serie producten |
||||||
|
|
|
|
|
|
|
|
|
Product |
FIS4-UV |
FIS4-HR |
FIS4 KLOK |
FIS4-HS |
FIS4-cel |
FIS4-NIR |
|
Golflengtebereik |
200 ~ 450 nm |
400 ~ 1100 nm |
400 ~ 1100 nm |
400 ~ 1100 nm |
400 ~ 1100 nm |
900 ~ 1200 nm |
|
Doelgrootte mm² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
|
Ruimtelijke resolutie |
26μm |
23,6 μm |
26μm |
24,4 μm |
23,6 μm |
26μm |
|
Afbeeldingspixel |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
|
Fase-uitgangsresolutie |
512×512 (262144pixel) |
300×300 (90000 pixels) |
512×512(262144pixel) |
420×420 (176400 pixels) |
300×300 (90000 pixels) |
512×512(262144pixel) |
|
Fase resolutie |
<2 nmRMS |
<2 nmRMS |
<2 nmRMS |
<2 nmRMS |
<2 nmRMS |
<2 nmRMS |
|
Absolute nauwkeurigheid |
10nm RMS |
10nm RMS |
15nm RMS |
10nm RMS |
10nm RMS |
15nm RMS |
|
Dynamisch bereik |
90μm (256min) |
110μm (150min) |
162μm (256min) |
132μm (210min) |
110μm (150min) |
270μm (256min) |
|
Bemonsteringssnelheid |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
|
Realtime verwerkingssnelheid |
10 Hz (Volledige resolutie) |
10 Hz (Volledige resolutie) |
10 Hz (Volledige resolutie) |
10 Hz (Volledige resolutie)Ondersteunt vertraagde batchverwerking |
10 Hz (Volledige resolutie) |
10 Hz (Volledige resolutie) |
|
Interfacetype |
USB3.0 |
KARBONADE |
USB3.0 |
KARBONADE |
KARBONADE |
USB3.0 |
|
Externe interface |
- |
- |
- |
- |
C-poort |
- |
|
Afmeting mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
|
gewicht |
ongeveer 240 g |
ongeveer 120 g |
ongeveer 240 g |
ongeveer 120 g |
ongeveer 120 g |
ongeveer 240 g |
