Draagbare 3D-micromorfologiedetector

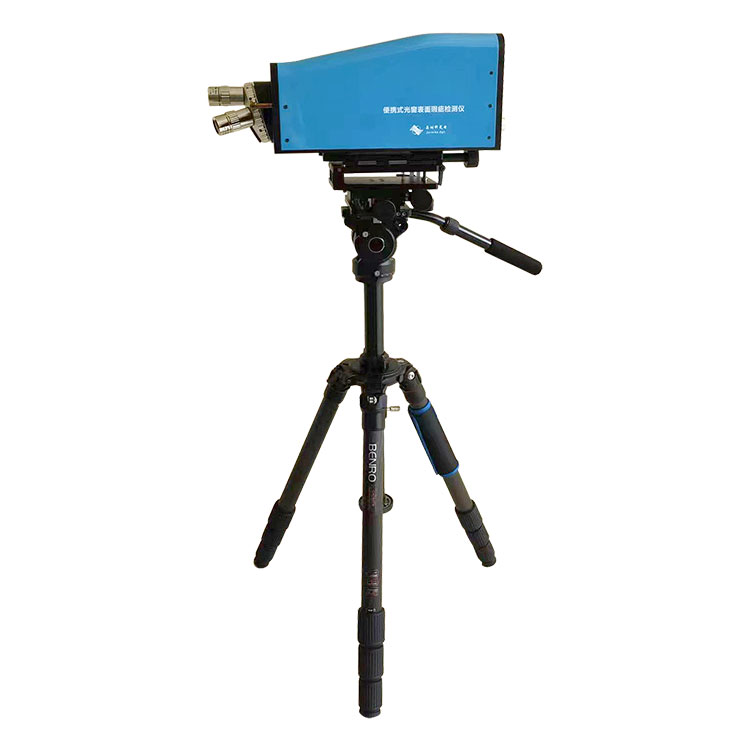

De draagbare 3D-micromorfologiedetector van BOJIONG heeft een draagbaar statiefontwerp dat snelle installatie en aanpassing zowel binnen als buiten mogelijk maakt. Het kan grove en fijne aanpassingen van 120° in pitch en 360° in rotatie realiseren, waardoor een breed scala aan toepassingen en uiterst nauwkeurige detectie wordt gegarandeerd. De shear differentiële interferometrietechnologie zorgt ervoor dat het systeem een ​​groter dynamisch detectiebereik heeft, geschikt voor een breder spectrum aan toepassingen.

BOJIONG Draagbare 3D-micromorfologiedetectorspecificatie

Kenmerk van BOJIONG draagbare 3D-micromorfologiedetector

◆Geen referentieoppervlak, goede trillingsbestendigheid

◆Off-site en on-site snelle testen van lay-outtoepassingen

◆ Grove aanpassing en fijnafstelling in meerdere hoeken, om een ​​groot bereik van uiterst nauwkeurige detectie te garanderen

◆Meerdere objectieven wisselen, groot gezichtsveld, hoge resolutie

◆Hoge kostenprestaties, compacte structuur, eenvoudige bediening

◆Krachtig softwarepakket voor beeldverwerking met digitale golffrontreconstructie

Toepassing van BOJIONG draagbare 3D-micromorfologiedetector

De BOJIONG draagbare 3D-micromorfologiedetector is ontworpen voor de nauwgezette installatie, afstemming en kwaliteitsborging van lichtramen. Het is een veelzijdig instrument voor uiterst nauwkeurige evaluatie van optische componenten en biedt:

Geavanceerde detectie van afmetingen van oppervlaktedefecten, cruciaal voor het behoud van de integriteit en prestaties van verschillende uiterst nauwkeurige optische elementen.

Een uitgebreide beoordeling van de oppervlakteruwheid van componenten, gekoppeld aan de visualisatie van de driedimensionale micromorfologie van het monster, ter ondersteuning van geavanceerde materiaal- en oppervlakteanalyse.

Het robuuste common-path interferometrische systeem zorgt voor een betrouwbare werking, met de flexibiliteit om online monsterdetectie uit te voeren wanneer deze op een statief is gemonteerd, geschikt voor diverse omgevingen.

Het werkt als een 3D-metallurgische microscoop en levert gedetailleerde beeldvorming en analyse van micropatronen op het oppervlak voor een breed scala aan precisiematerialen en componenten, waarbij essentiële omtrek- en beeldgegevens worden vastgelegd.

BOJIONG Draagbare 3D-micromorfologiedetector Details

Bij BOJIONG Portable 3D Micro-morphology Detector-inspectie is dit inspectiesysteem uitgerust met een geavanceerde beeldtechnologie met dubbele camera. Een microscopische lens met hoge resolutie is speciaal ontworpen om krasdefecten op het oppervlak van optische componenten te identificeren en nauwkeurige metingen van breedte, diepte en oppervlakteruwheid uit te voeren. De beeldcamera heeft een breed gezichtsveld, waardoor snelle identificatie en meting van de breedte van oppervlaktedefecten mogelijk is. Ondertussen is een uiterst nauwkeurige digitale golffront-interferometrische sensor in staat de diepte van krassen nauwkeurig in drie dimensies te analyseren. Het systeem beschikt ook over 3D-geleidingsaanpassing langs de XYZ-assen, evenals aanpassingsmogelijkheden voor pitch en yaw, waardoor een nauwkeurige uitlijning van het doel met de optische detectie-as van de apparatuur wordt gegarandeerd. Bovendien is het systeem ontworpen om op een statief te worden gemonteerd om verschillende detectiedoelen te huisvesten, waaronder lichtvensters met grote openingen en grote optische elementen, en kan het worden aangepast voor inspectie in elke richting. De gebruikte common-path interferometrische technologie biedt uitstekende trillingsbestendigheid en immuniteit voor externe interferentie, waardoor deze bijzonder geschikt is voor nauwkeurige metingen en detectie in omgevingen zoals werkplaatsen en buitenshuis. De oppervlaktevormdetectie-interferometer en microstructuurdetectieprofilometer die door ons bedrijf zijn ontwikkeld met behulp van deze interferometrische sensor, zijn met succes toegepast op verschillende gebieden, met een detectienauwkeurigheid die vergelijkbaar is met die van Zygo-interferometers.
