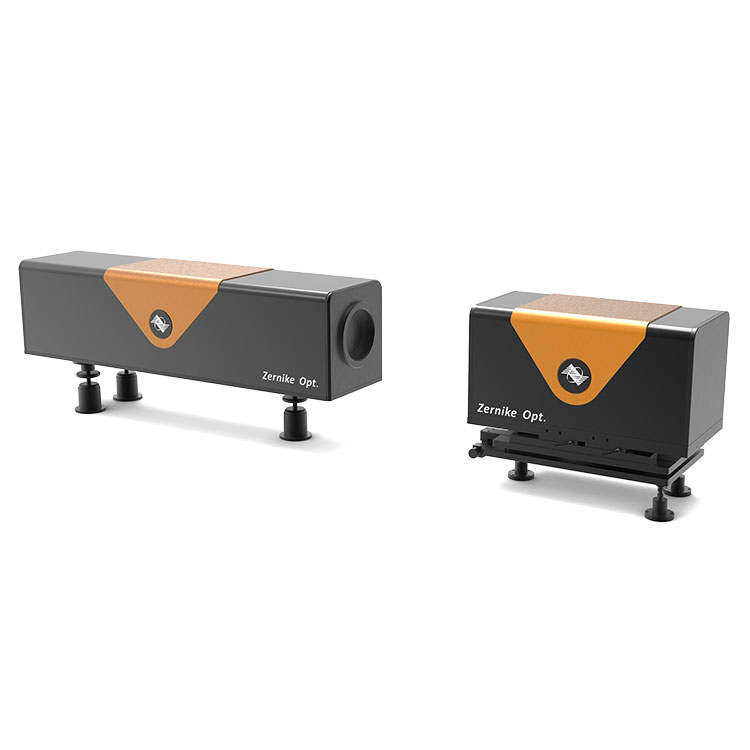

Transient Flow-veld-interferometer

De lancering van de BOJIONG Transient Flow-field Interferometer biedt krachtige technische ondersteuning voor de studie van fysieke verschijnselen, optimalisatie van vliegtuigontwerp, simulatie en voorspelling, verbetering van de veiligheid en betrouwbaarheid en verbetering van de vluchtefficiëntie. Het is geschikt voor een verscheidenheid aan bemonsteringscamera's met speciale behoeften, fluorescentiebeeldvormingstechnologie op het gebied van de biologie, en stripcamera's en diverse hogesnelheidscamera's op het gebied van snelle beeldverwerving.

Bovendien projecteert onze onafhankelijk ontwikkelde externe interferentiesensor met vier golven (FIS4 External In, FIS4-EX1) het gecodeerde rooster op de speciale camera van de gebruiker via een 4f-beeldvormingssysteem, waardoor externe toegangsflexibiliteit en efficiëntie wordt bereikt. Dit innovatieve ontwerp breidt het toepassingsbereik van de Transient Flow-field Interferometer verder uit, waardoor het een onmisbaar meetinstrument met hoge precisie wordt in wetenschappelijk onderzoek en industriële velden.

Artikelspecificatie

Kenmerk van BOJIONG Transient Flow-field-interferometer

【Anti-interferentie】

Het golffrontmeetsysteem voor optische aberratie met hoge snelheid maakt gebruik van een modern gemeenschappelijk pad ruimtelijk fasemodulatie-schuifinterferentiesysteem, waarvan de lineaire draaggolf externe omgevingsinterferentie effectief onderdrukt.

【Digitale detectie met hoge resolutie en grote vervorming】

Het CCD-beeldacquisitiesysteem heeft een resolutie van maximaal 1280×1024 pixels, waardoor nauwkeurige digitale detectie wordt bereikt via snelle gegevensoverdracht, geschikt voor detectie met hoge resolutie, hoge lineaire draaggolf en detectie van grote vervorming. Het systeem levert wetenschappelijke en gedetailleerde snelle diagnostische golffrontresultaten.

【Hoge snelheid signaalverwerving】

Uitgerust met een nabij-infrarood DPSS-laser die continu of in pulsmodus kan werken onder transiënte en integrale toestanden, waardoor een snelle signaalverwerving wordt bereikt met een maximale framesnelheid van maar liefst 450 Hz. Ontwikkeld en uitgerust met een extern synchroon signaalverwervingssysteem om synchrone verwerving van signalen tussen het variabele stroomvelddoel en de hogesnelheidsdetector te garanderen.

 Toepassing van BOJIONG Transient Flow-field-interferometer

DezeBOJIONGTransient Flow-field Interferometer Geschikt voor bemonsteringscamera's met verschillende speciale vereisten, diverse fluorescentiebeeldvormingstechnieken op het gebied van de biologie en op het gebied van snelle beeldacquisitie, worden stripcamera's en verschillende hogesnelheidscamera's vaak gebruikt.

BOJIONG Transient Flow-field-interferometerdetails

Professionele softwaremodule

◆Vriendelijke software-interface inclusief 3D-topografieweergave, contourkaartweergave, PV, RMS, POW en andere numerieke weergave

◆ Realtime dynamische acquisitieweergave, eenvoudig dynamisch observeren van 3D-golfvormveranderingen

◆Het meetgebied kan vrij rond en vierkant worden geselecteerd en kan na selectie vrij worden aangepast

◆Het kan de hoogtewaardecurve meten en de regioruwheid en andere numerieke parameters berekenen door aan de draad te trekken

BOJIONG Transient Flow-field Interferometer, ontwikkeld door een team van professoren van de Zhejiang University en de Nanyang Technological University in Singapore. Deze technologie is gepatenteerd in China en maakt gebruik van de principes van diffractie en interferentie om geavanceerde laterale shear-interferometrie met vier golven te bereiken. Het beschikt over een uitstekende detectiegevoeligheid en anti-vibratieprestaties, waardoor realtime en snelle dynamische interferometrische metingen mogelijk zijn zonder de noodzaak van trillingsisolatie, met een framesnelheid van meer dan 10 frames per seconde.

De FIS4-sensor staat bekend om zijn ultrahoge faseresolutie van 512×512 (bereikt 260.000 fasepunten). Het heeft een breed meetbereik, van 200 nanometer tot 15 micrometer, met een meetgevoeligheid tot 2 nanometer en een meetherhaalbaarheid beter dan 1/1000λ (RMS). Deze kenmerken maken de FIS4-sensor breed toepasbaar op verschillende gebieden, waaronder analyse van de kwaliteit van laserstralen, velddetectie van plasmastromingen, realtime monitoring van snelle stroomvelddistributie, beoordeling van de beeldkwaliteit van optische systemen, microscopische profielmeting en kwantitatieve fasebeeldvorming. van biologische cellen.
