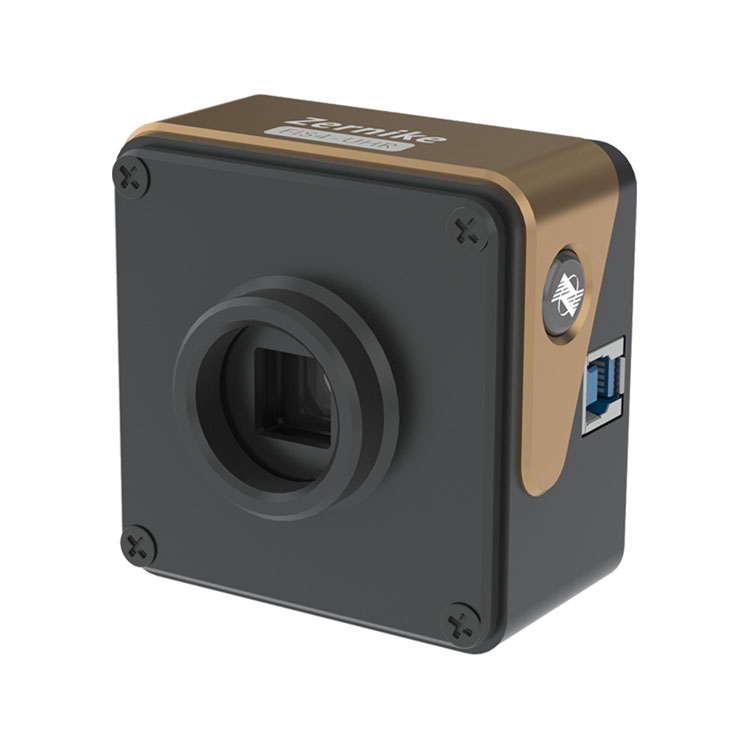

Golffrontsensor met ultrahoge resolutie

De Ultra High Resolution Wavefront-sensor, met zijn ultrahoge resolutie van 512×512, bereikt precisie op nanometerniveau in gegevens, waardoor een uitgebreide dekking voor gedetailleerde analyse wordt gegarandeerd. Het brede spectrale responsbereik van 400 tot 1100 nanometer maakt hem geschikt voor diverse lichtbronnen. Bovendien biedt het real-time weergave van 3D-resultaten met volledige resolutie met een snelheid van 10 frames per seconde, waardoor een dynamisch en onmiddellijk beeld van de golffrontgegevens wordt geboden. Dit maakt het een alomvattende oplossing voor golffrontdetectie- en meetbehoeften.

Artikelspecificatie:

Kenmerk van BOJIONG Wavefront-sensor met ultrahoge resolutie

◆Ultrahoge resolutie van 512×512 (262144) fasepunten

◆Single-channel licht-zelfinterferentie, geen referentielicht vereist

◆Net als bij beeldverwerking: eenvoudige en snelle optische padconstructie

◆Breed spectrum 400nm~1100nm-band

◆2nm RMS hoge faseresolutie

◆ultrahoge trillingsbestendigheid, geen optische trillingsisolatie nodig

◆Ondersteunt gecollimeerde balken en grote NA-geconvergeerde balken

 Toepassing van BOJIONG Wavefront-sensor met ultrahoge resolutie

Deze BOJIONG golffrontsensor met ultrahoge resolutie wordt gebruikt bij laserstraalgolffrontdetectie, adaptieve optica, oppervlaktevormmeting, optische systeemkalibratie, optische vensterdetectie, optisch vlak, sferische oppervlaktevormmeting, detectie van oppervlakteruwheid.

BOJIONG Golffrontsensordetails met ultrahoge resolutie

BOJIONGUltra High Resolution Wavefront-sensor, ontwikkeld door een team van professoren van de Zhejiang University en de Nanyang Technological University of Singapore, met binnenlandse gepatenteerde technologie, combineert diffractie en interferentie om een ​​gemeenschappelijke transversale schuifinterferentie van vier golven te bereiken, met superieure detectiegevoeligheid en anti-vibratieprestaties , en kan dynamische interferometrie in real time en hoge snelheid realiseren zonder trillingsisolatie. Uit de real-time meting blijkt een framerate van ruim 10 frames. Tegelijkertijd heeft de FIS4-sensor een ultrahoge faseresolutie van 512×512 (260.000 fasepunten), de meetband beslaat 200 nm ~ 15 μm, de meetgevoeligheid bereikt 2 nm en de herhaalbaarheid van de metingen is beter dan 1/1000λ ( RMS). Het kan worden gebruikt voor analyse van de laserstraalkwaliteit, plasmastroomvelddetectie, real-time meting van snelle stroomveldverdeling, beeldkwaliteitevaluatie van optisch systeem, microscopische profielmeting en kwantitatieve fasebeeldvorming van biologische cellen.
