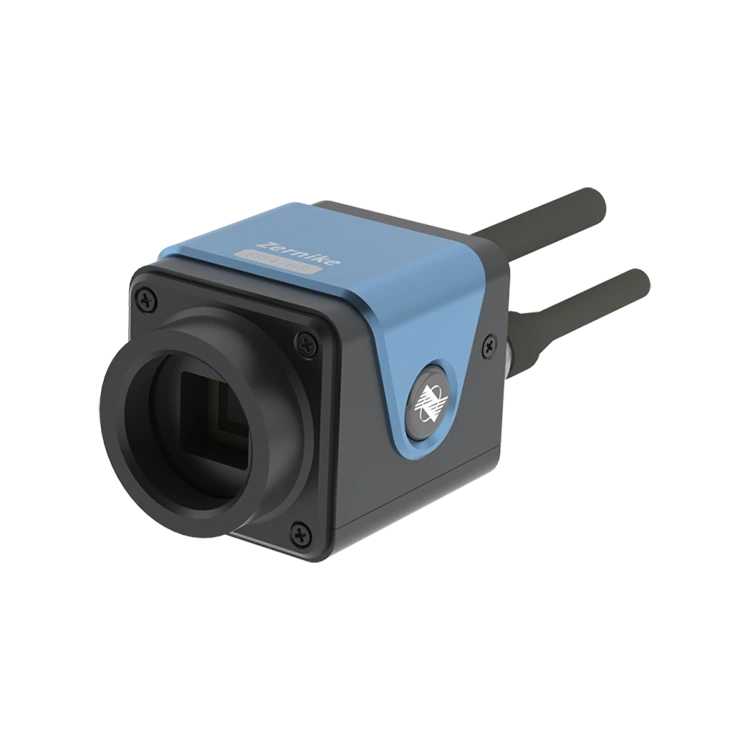

FIS4 HR-W golffront detector

Introductie van de Bojiong FIS4 HR-W-wavefront-detector, een zeer efficiënte interferometrische meetinstrument die zorgvuldig is vervaardigd voor toepassingen op industriële kwaliteit, geavanceerde wetenschappelijk onderzoek en de nationale veiligheidssector. Met zijn uitzonderlijke prestaties biedt deze sensor gebruikers ongekende golffront -detectiemogelijkheden, waardoor gebruikers in verschillende industrieën in staat zijn om doorbraken te bereiken op het gebied van precisiemeting.

Deze Bojiong-sensor beschikt over een verbazingwekkend hoge resolutie van maximaal 300 × 300 (90.000) fasepunten en een breed spectraal responsbereik van 400-1100 Nm, waardoor uitstekende precisie en betrouwbaarheid voor diverse optische meettoepassingen wordt gewaarborgd. Het unieke technologische voordeel ligt in de goedkeuring van gepatenteerde willekeurige gecodeerde viergolfdiffractietechnologie, die de behoefte aan complexe faseverschuivingsactiviteiten elimineert. Zelfinterferentie van de golffront kan worden bereikt in een enkele meting en interferentiepatronen worden direct gegenereerd op de achterste beeldvlakpositie.

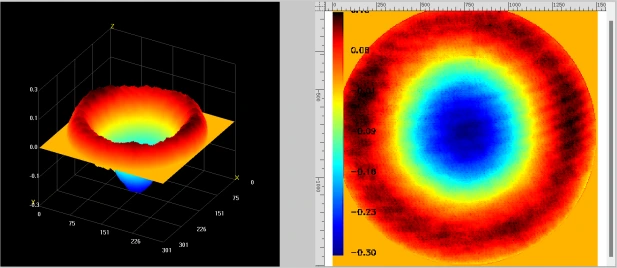

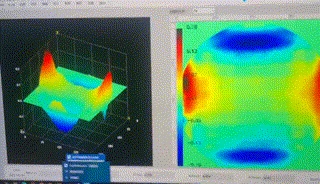

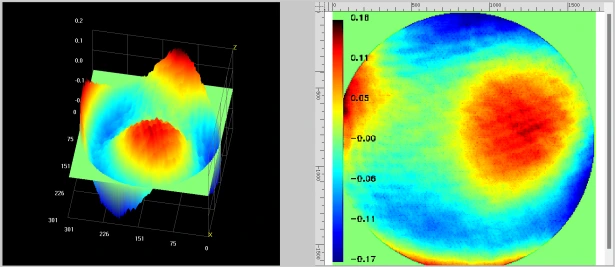

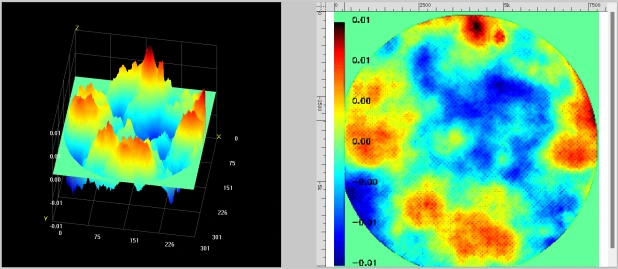

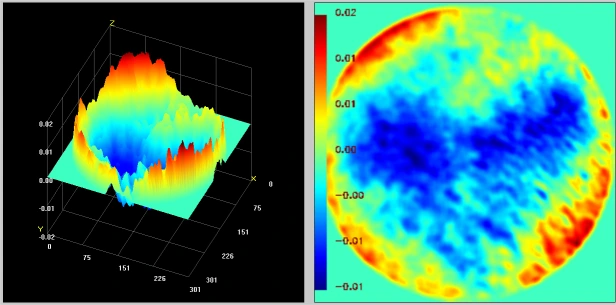

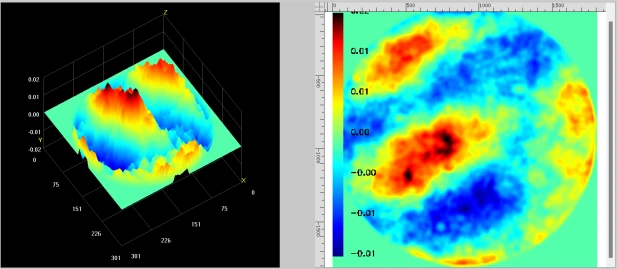

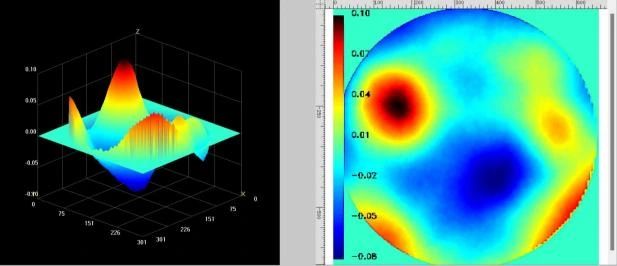

Nog indrukwekkender is dat de Bojiong-sensor in staat is om 3D-meetresultaten in volledige resolutie in realtime weer te geven, met een framesnelheid van maximaal 10 fps, die onmiddellijk de driedimensionale topografie van de golffront presenteert. Deze sensor is perfect geschikt voor detectie van laserstraal golffront, adaptieve optische systemen, optische systeemkalibratie, optische vensterinspectie en de meting van optisch vlak en bolvormige vormen. Bovendien kan het precies oppervlakteruwheid en micro-profielen detecteren, waardoor de toepassingsgebieden extreem breed zijn.

De Bojiong FIS4 HR-W-wavefront-detector is gemakkelijk te bedienen en bezit ultrahoge trillingsweerstand en stabiliteit, waardoor gebruikers een ideale oplossing voor het detecteren van golffront krijgen. Het bereikt precisiemetingen op nanometerniveau zonder de noodzaak van trillingsisolatie, waardoor de meetefficiëntie en de nauwkeurigheid aanzienlijk worden verbeterd. Het kiezen van Bojiong betekent het kiezen van een nieuwe standaard voor efficiënte, precieze en stabiele golffrontmeting.

Specificatie

Functie

◆ 100% in eigen land ontwikkeld

◆ Self-interferentie met één stuk licht, geen referentiespiegel vereist

◆ Breed spectrum 400 nm ~ 1100 nm band

◆ 2 nm rms hoge fase resolutie

◆ Sterke trillingsweerstand, geen behoefte aan optische trillingsisolatie

◆ Eenvoudige en snelle interferentie Lichtpadconstructie

◆ Ondersteunt gecollimeerde balken en grote NA convergerende balken

 Sollicitatie

Deze Bojiong FIS4 HR-W golffront detectorus in laserstraal golffrontdetectie, adaptieve optica, oppervlaktevormmeting, optische systeemkalibratie, optische vensterdetectie, optisch vlak, bolvormige oppervlaktevormmeting, detectie van oppervlakte-ruwheid, detectie van het oppervlak

 Details

Bojiong FIS4 HR-W Wavefront Detector is ontwikkeld door een team van professoren van Zhejiang University en Nanyang Technological University, Singapore. De sensor is geschikt voor analyse van de laserstraalkwaliteit, plasma-stromingsvelddetectie, realtime meting van snelle distributie van snelle stromingsveld, evaluatie van optische systeemkwaliteit, microscopische profielmeting en kwantitatieve fasebeeldvorming van biologische cellen. Het is speciaal ontwikkeld voor handige interferometrische metingen in de industrie, wetenschappelijk onderzoek en nationale defensie. With high resolution of 300×300 (90,000) phase points, wide spectral response of 400-1100nm, and 10 frames of full-resolution real-time 3D result display, it provides an ideal wavefront sensing measurement tool for beam wavefront detection, adaptive optics, optical system calibration, optical window detection, optical plane surface shape, spherical surface shape measurement, surface roughness, and surface microscopic profile Detectie.

FIS4 HR-W gebruikt gepatenteerde willekeurige gecodeerde viergolfdiffractietechnologie om zelfinterferentie van een met één kanaal gemeten golffront te bereiken, en interferentie vindt plaats op de achterste beeldvlakpositie. Het heeft een lage vereisten voor de samenhang van de lichtbron, vereist geen faseverschuiving en kan interferometrische metingen bereiken met behulp van een gewoon beeldvormingssysteem. Het heeft ultrahoge trillingsweerstand en ultrahoge stabiliteit en kan een precisiemeting op NM-niveau bereiken zonder trillingsisolatie. In vergelijking met de Microlens Array Hartmann-sensor heeft deze meer fasepunten met een hoge resolutie, een breder adaptief bandbereik, een groter dynamisch bereik en betere kostenprestaties.
