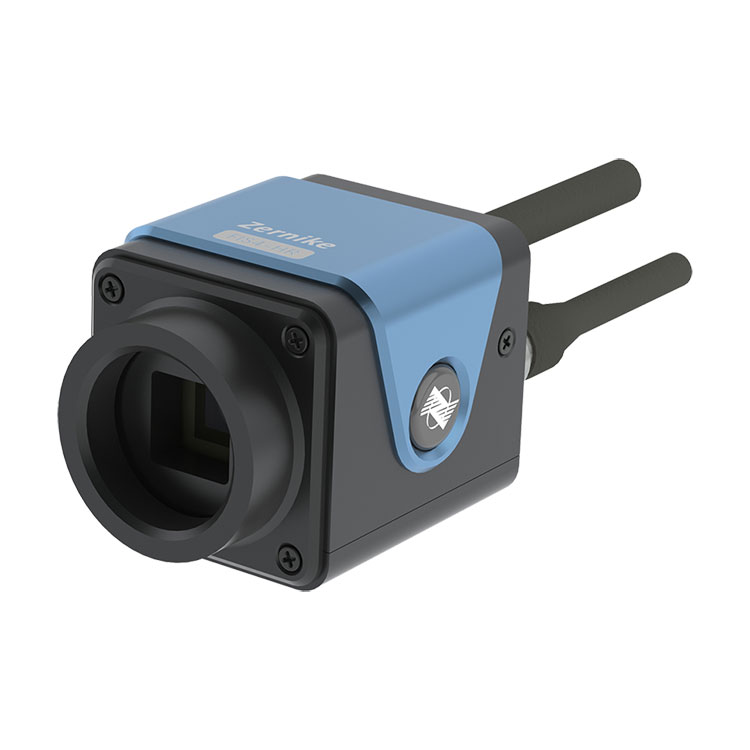

Golffrontsensor met hoge resolutie

De Wavefront-sensor met hoge resolutie, die 10 frames met 3D-resultaten met volledige resolutie in realtime weergeeft, beschikt over een hoge resolutie van 300×300 (90.000) fasepunten en een brede spectrale respons variërend van 400-1100 nm. Het is geschikt voor toepassingen zoals golffrontdetectie met laserstralen, adaptieve optica, kalibratie van optische systemen, optische vensterinspectie, meting van de vorm van optische vlakke oppervlakken, meting van de vorm van sferische oppervlakken, oppervlakteruwheid en detectie van microprofielen van oppervlakken, waardoor een ideale hulpmiddel voor golffrontdetectie en -meting.

Artikelspecificatie:

Kenmerk van BOJIONG Wavefront-sensor met hoge resolutie

◆Ondersteunt gecollimeerde balken en grote NA-geconvergeerde balken

◆Hoge resolutie van 300×300 (90000) fasepunten

◆Single-channel licht-zelfinterferentie, geen referentiespiegel vereist

◆Breed spectrum 400nm~1100nm-band

◆2nm RMS hoge faseresolutie

◆ultrahoge trillingsbestendigheid, geen optische trillingsisolatie nodig

◆Bereik een eenvoudige en snelle constructie van interferentielichtpaden

 Toepassing van BOJIONG Wavefront-sensor met hoge resolutie

Deze BOJIONG golffrontsensor met hoge resolutie wordt gebruikt bij laserstraalgolffrontdetectie, adaptieve optica, oppervlaktevormmeting, optische systeemkalibratie, optische vensterdetectie, optisch vlak, sferische oppervlaktevormmeting, detectie van oppervlakteruwheid

BOJIONG Golffrontsensordetails met hoge resolutie

BOJIONGH golffrontsensor met hoge resolutie, ontwikkeld door een team van professoren van de Zhejiang Universiteit en de Nanyang Technologische Universiteit van Singapore, met binnenlandse gepatenteerde technologie, combineert diffractie en interferentie om een ​​gemeenschappelijke transversale schuifinterferentie van vier golven te bereiken, met superieure detectiegevoeligheid en anti-vibratie prestaties, en kan real-time en snelle dynamische interferometrie realiseren zonder trillingsisolatie. Uit de real-time meting blijkt een framerate van ruim 10 frames. Tegelijkertijd heeft de FIS4-sensor een ultrahoge faseresolutie van 512×512 (260.000 fasepunten), de meetband beslaat 200 nm ~ 15 μm, de meetgevoeligheid bereikt 2 nm en de herhaalbaarheid van de metingen is beter dan 1/1000λ ( RMS). Het kan worden gebruikt voor analyse van de laserstraalkwaliteit, plasmastroomvelddetectie, real-time meting van snelle stroomveldverdeling, beeldkwaliteitevaluatie van optisch systeem, microscopische profielmeting en kwantitatieve fasebeeldvorming van biologische cellen.
