Draagbare 3D-profielmeter

Wanneer sommige testcomponenten niet gemakkelijk te dragen of te verplaatsen zijn, doet de draagbare 3D-profielmeter wonderen. Het heeft uitstekende seismische prestaties; het draagbare statiefontwerp zorgt voor een snelle inzet zowel binnen als buiten; De dempende cardanische ophanging, gecombineerd met een fijnafstemmingsmechanisme, maakt grove en fijne aanpassingen van 120° pitch en 360° rotatie mogelijk, waardoor een breed scala aan uiterst nauwkeurige detectie wordt gegarandeerd. Door gebruik te maken van shear differentiële interferentietechnologie heeft het systeem een ​​groter dynamisch bereik en een breder scala aan toepassingen.

BOJIONG draagbare 3D-profielspecificatie

Kenmerk van BOJIONG draagbare 3D-profielmeter

◆Geen referentieoppervlak, goede trillingsbestendigheid

◆Meerdere objectieven wisselen, groot gezichtsveld, hoge resolutie

◆Off-site en on-site snelle testen van lay-outtoepassingen

◆ Grove aanpassing en fijnafstelling in meerdere hoeken, om een ​​groot bereik van uiterst nauwkeurige detectie te garanderen

◆Hoge kostenprestaties, compacte structuur, eenvoudige bediening

◆Krachtig softwarepakket voor beeldverwerking met digitale golffrontreconstructie

Toepassing van BOJIONG draagbare 3D-profielmeter

Deze BOJIONG draagbare 3D-profielmeter is geschikt voor installatie, aanpassing en detectie van lichte ramen.

BOJIONG draagbare 3D-profielmeterdetails

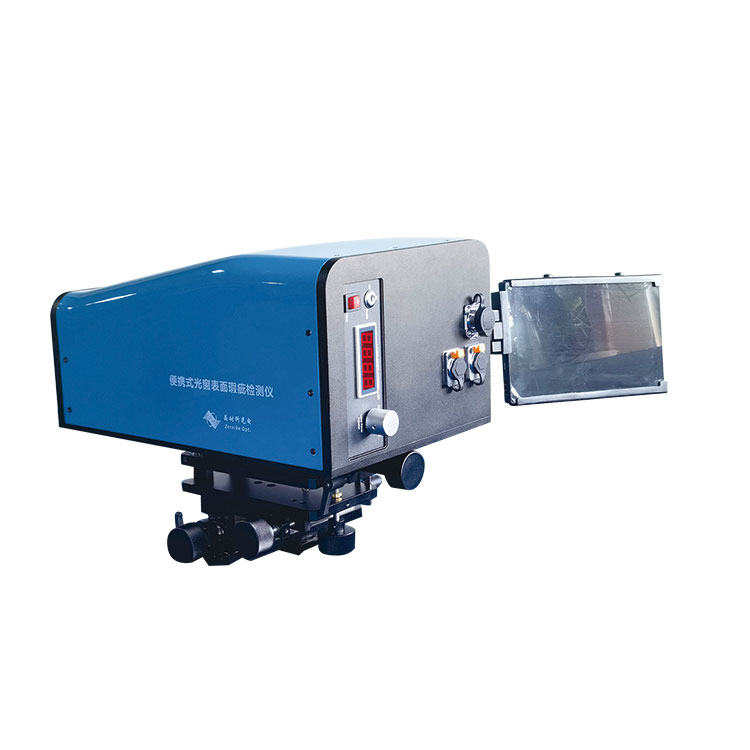

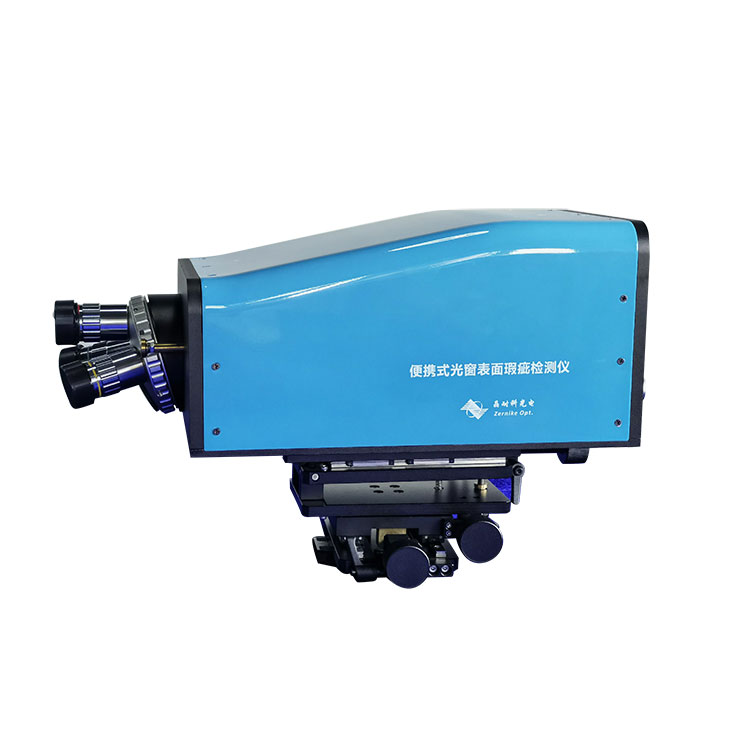

Bij BOJIONG Portable 3D Profilomete-inspectie wordt een beeldsysteem met twee camera's gebruikt. Het systeem maakt gebruik van een microscoopsysteem om krasdefecten op het oppervlak van optische componenten te detecteren voor detectie van breedte, diepte en oppervlakteruwheid. De beeldcamera heeft een groot gezichtsveld en kan snel oppervlaktedefecten en krasbreedte detecteren; de digitale golffrontinterferentiesensor kan 3D-detectie van krasdiepte realiseren.

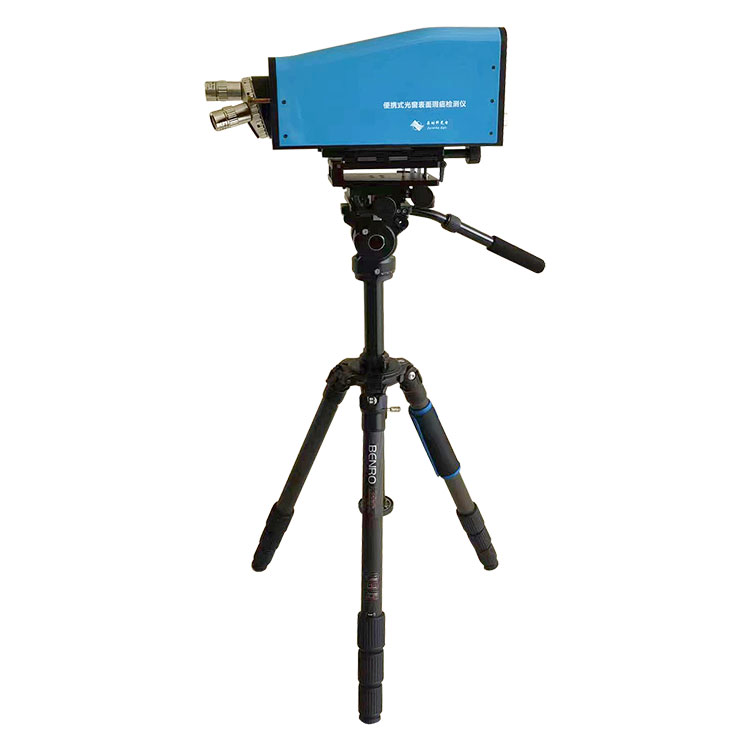

Het systeem is uitgerust met XYZ driedimensionale geleidingsaanpassing en pitch- en gieraanpassing, waarmee de uitlijning van het doel en de optische detectie-as van de apparatuur kan worden gerealiseerd, en kan op een statief worden geplaatst om verschillende detectiedoelen te bereiken, zoals grote -lichtvensters met een diameter en optische elementen met een grote diameter. Versteldetectie in elke richting.

Het systeem maakt gebruik van common-path-interferentietechnologie. Het interferentiesysteem heeft uitstekende anti-vibratie- en anti-externe interferentie-eigenschappen, waardoor het bijzonder geschikt is voor metingen en detectie in werkplaatsen, buiten en andere omgevingen. De oppervlaktevormdetectie-interferometer en microstructuurdetectieprofilometer die door ons bedrijf zijn ontwikkeld met behulp van deze interferentiesensor zijn met succes gebruikt in relevante eenheden en hun nauwkeurigheid bereikt dezelfde index als de Zygo-interferometer.
