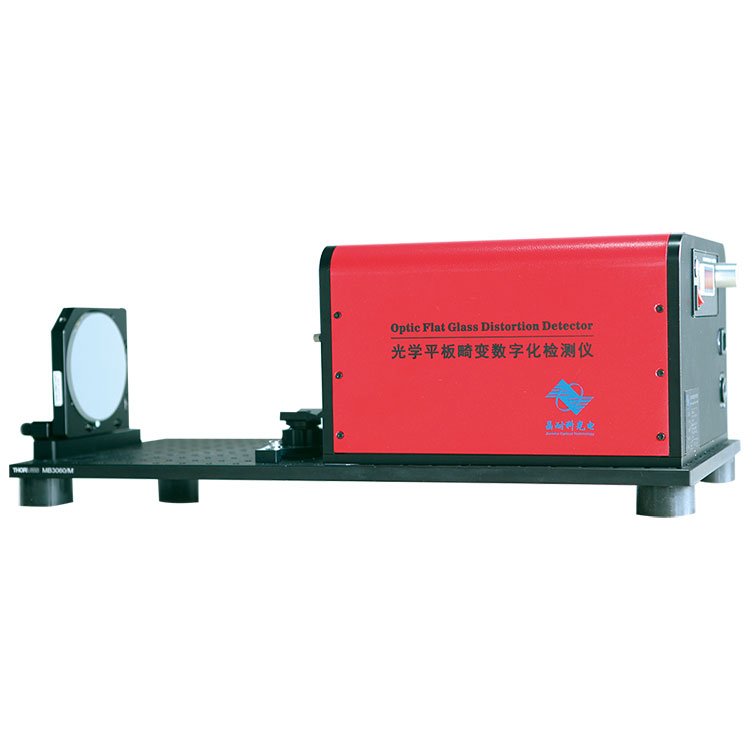

Detector voor vervorming van flatpanelvensters

Het kan kleine raamstukken meten en maakt het gemakkelijker om de testmonsters te vervangen. De Flat Panel Window Distortion Detector beschikt over een vier-golffront transversale optische common-path interferometer met een variabele afschuifsnelheid. Het interferometersysteem heeft een compacte structuur en stabiele interferentieranden. Het systeem maakt gebruik van zelfinterfererende golffronttechnologie om vervorming in parallelle vlakken en uitgezonden golffronten te detecteren, waardoor het bijzonder geschikt is voor kwaliteitscontrole ter plaatse in de werkplaats. De apparatuur biedt een hoge kosten-prestatieverhouding.

Artikelspecificatie:

Kenmerk van BOJIONG flatpanel-venstervervormingsdetector

◆Gemeenschappelijke pad-zelfinterferentie - geen referentievlak vereist

◆Goede trillingsbestendigheid, geen noodzaak voor isolatieplatforms, kan worden toegepast voor testen in gewone werkplaatsomgevingen

◆Goede real-time prestaties, in staat om dynamische detectie van tientallen frames te bereiken

◆Goede kosteneffectiviteit, eenvoudige aanpassing en compacte structuur

 Toepassing van BOJIONG flatpanel-venstervervormingsdetector

De BOJIONG Flat Panel Window Distortion Detector werd vergeleken met de resultaten van de ZYGO GPI-interferometer, die momenteel internationaal veel wordt gebruikt. De gemiddelde waarden van PV, RMS en POWER voor hetzelfde onderdeel werden berekend nadat ze afzonderlijk in twee apparaten waren gemeten, en de resultaten waren consistent. De apparatuur is op het werkplaatsterrein aangebracht.

◆Detectie van vervorming van vlakglas in smartphones en high-definition bewakingsvensters

◆Detectie van straalkwaliteit en detectie van transiënte golffronten

◆Kan worden gebruikt voor uiterst nauwkeurige detectie van de beeldkwaliteit van optische systemen

◆Biokwantitatieve fasemicroscopiebeeldvorming

◆Optische flatpanelcomponenten, saffiersubstraten, precisiemetalen oppervlakken en andere oppervlaktevormen, evenals detectie van transmissiegolffronten

◆Detectie van adaptieve optische golffrontdetectie en andere aspecten

BOJIONG Flat Panel raamvervormingsdetectordetails

BOJIONG heeft de Flat Panel Window Distortion Detector ontwikkeld op basis van het principevoordeel van gemeenschappelijke pad-zelfinterferentie van de FIS4 vier-golf interferometrische sensor. Dit apparaat kan real-time detectie uitvoeren van de oppervlaktevorm van vlakke optische elementen binnen een opening van 100 mm. De bundel die de oppervlaktevorminformatie van het gemeten element draagt, buigt door een speciaal gecodeerd rooster, waardoor het golffront horizontaal in vier wordt verdeeld en een gemeenschappelijk pad van vier golffronten wordt gevormd dat een tweedimensionaal interferentiepatroon afschuift. Door de tweedimensionale interferentie te demoduleren, wordt de oppervlaktevorminformatie van het element verkregen.

Professionele softwaremodule

◆Tegelijkertijd ondersteunt de software het exporteren van ruwe gegevens van meetresultaten, het bieden van kwantitatieve detectiegegevensondersteuning voor verschillende onderzoeken en het faciliteren van gebruikers om in de toekomst data-analyse en onderzoek uit te voeren.

◆Uitgerust met de "Flat Panel Window Distortion Detector"-software, kan het real-time 3D-beelden van het gemeten optische elementvlak weergeven en uitvoeren, PV-waarden, RMS-waarden en POWER-waarden van het gemeten oppervlak uitvoeren.
