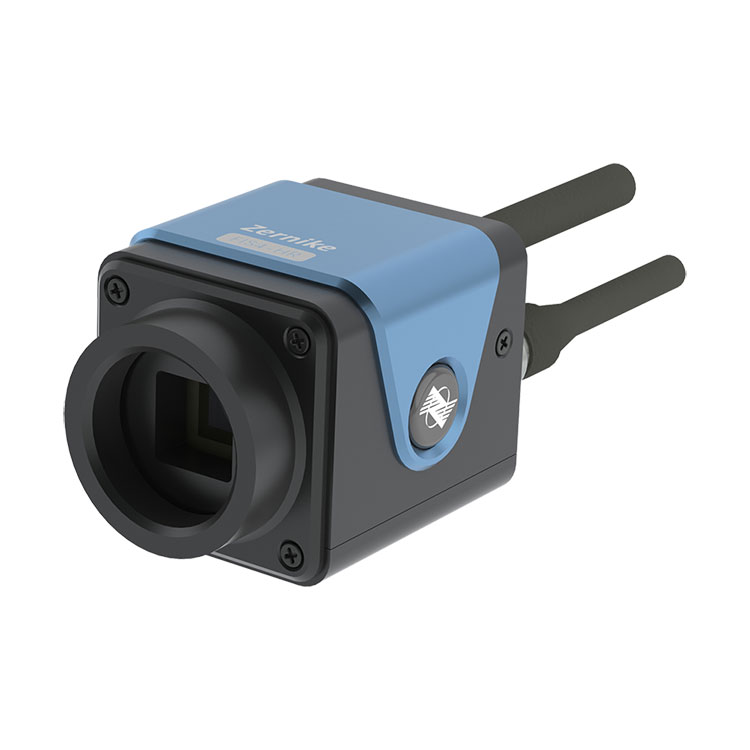

De High Resolution Wavefront Analyzer maakt gebruik van gepatenteerde, willekeurig gecodeerde viergolfdiffractietechnologie, waardoor de sensor zelfinterferentie kan bereiken in een enkel gemeten golffront en interferentie kan produceren op de positie van het achterste beeldvlak zonder de noodzaak van complexe faseverschuivingstechnieken. Dankzij de eenvoudige bediening, ultrahoge trillingsweerstand en stabiliteit biedt de Analyzer van BOJIONG een ideale meetoplossing voor golffrontdetectie, die precisiemetingen op nanometerniveau levert zonder de noodzaak van trillingsisolatie, waardoor de meetefficiëntie en nauwkeurigheid aanzienlijk worden verbeterd.
We zullen ons altijd houden aan het principe van "eerste kwaliteit, klant eerst", en we nodigen klanten van harte uit om ons te bezoeken voor overleg.
Productnaam |
Wavefront-analyzer met hoge resolutie |
Golflengtebereik |
400 nm ~ 1100 nm |
Doelgrootte |
7,07 mm x 7,07 mm |
Ruimtelijke resolutie |
23,6 μm |
Afbeeldingspixel |
2048×2048 |
Fase-uitgangsresolutie |
300×300 (90000 pixels) |
Fase resolutie |
<2 nmRMS |
Absolute nauwkeurigheid |
10nm RMS |
Dynamisch bereik |
110 μm (150 lm) |
Bemonsteringssnelheid |
24 fps |
Realtime verwerkingssnelheid |
10 Hz (bij volledige resolutie) |
Interfacetype |
KARBONADE |
Dimensie |
56,5 mm × 43 mm × 41,5 mm |
Gewicht |
ongeveer 120 g |
◆Breed spectrum 400nm~1100nm-band
◆Hoge resolutie van 300×300 (90000) fasepunten
◆ultrahoge trillingsbestendigheid, geen optische trillingsisolatie nodig
◆Single-channel licht-zelfinterferentie, geen referentiespiegel vereist
◆2nm RMS hoge faseresolutie
◆Bereik een eenvoudige en snelle constructie van interferentielichtpaden
◆Ondersteunt gecollimeerde balken en grote NA-geconvergeerde balken
Deze BOJIONG golffrontanalysator met hoge resolutie wordt gebruikt bij laserstraalgolffrontdetectie, adaptieve optica, oppervlaktevormmeting, optische systeemkalibratie, optische vensterdetectie, optisch vlak, sferische oppervlaktevormmeting, detectie van oppervlakteruwheid
golffrontdetectie met laserstraal |
Optische vlakke oppervlaktevormmeting |
Optische sferische oppervlaktevormmeting |
Aberratiemeting van optische systemen |
Optische vensterstukdetectie |
Meting van de roosterverdeling in het materiaal |
Adaptieve optiek - golffrontdetectiereactie in Zernike-modus |
|
BOJIONG Wavefront Analyzer met hoge resolutie, ontwikkeld door een team van professoren van de Zhejiang University en de Nanyang Technological University of Singapore, met binnenlandse gepatenteerde technologie, combineert diffractie en interferentie om een gemeenschappelijke transversale schuifinterferentie van vier golven te bereiken, met superieure detectiegevoeligheid en anti-vibratie prestaties, en kan real-time en snelle dynamische interferometrie realiseren zonder trillingsisolatie. Uit de real-time meting blijkt een framerate van ruim 10 frames. Tegelijkertijd heeft de FIS4-sensor een ultrahoge faseresolutie van 512×512 (260.000 fasepunten), de meetband beslaat 200 nm ~ 15 μm, de meetgevoeligheid bereikt 2 nm en de herhaalbaarheid van de metingen is beter dan 1/1000λ ( RMS). Het kan worden gebruikt voor analyse van de laserstraalkwaliteit, plasmastroomvelddetectie, real-time meting van snelle stroomveldverdeling, beeldkwaliteitevaluatie van optisch systeem, microscopische profielmeting en kwantitatieve fasebeeldvorming van biologische cellen.
FIS4 Technische parameters van elke serie producten |
||||||
|
|
|
|
|
|
|
Product |
FIS4-UV |
FIS4-HR |
FIS4 KLOK |
FIS4-HS |
FIS4-cel |
FIS4-NIR |
Golflengtebereik |
200 ~ 450 nm |
400 ~ 1100 nm |
400 ~ 1100 nm |
400 ~ 1100 nm |
400 ~ 1100 nm |
900 ~ 1200 nm |
Doelgrootte mm² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
Ruimtelijke resolutie |
26μm |
23,6 μm |
26μm |
24,4 μm |
23,6 μm |
26μm |
Afbeeldingspixel |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
Fase-uitgangsresolutie |
512×512 (262144pixel) |
300×300 (90000 pixels) |
512×512(262144pixel) |
420×420 (176400 pixels) |
300×300 (90000 pixels) |
512×512(262144pixel) |
Fase resolutie |
<2 nmRMS |
<2 nmRMS |
<2 nmRMS |
<2 nmRMS |
<2 nmRMS |
<2 nmRMS |
Absolute nauwkeurigheid |
10nm RMS |
10nm RMS |
15nm RMS |
10nm RMS |
10nm RMS |
15nm RMS |
Dynamisch bereik |
90μm (256min) |
110μm (150min) |
162μm (256min) |
132μm (210min) |
110μm (150min) |
270μm (256min) |
Bemonsteringssnelheid |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
Realtime verwerkingssnelheid |
10 Hz (Volledige resolutie) |
10 Hz (Volledige resolutie) |
10 Hz (Volledige resolutie) |
10 Hz (Volledige resolutie)Ondersteunt vertraagde batchverwerking |
10 Hz (Volledige resolutie) |
10 Hz (Volledige resolutie) |
Interfacetype |
USB3.0 |
KARBONADE |
USB3.0 |
KARBONADE |
KARBONADE |
USB3.0 |
Externe interface |
- |
- |
- |
- |
C-poort |
- |
Afmeting mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
gewicht |
ongeveer 240 g |
ongeveer 120 g |
ongeveer 240 g |
ongeveer 120 g |
ongeveer 120 g |
ongeveer 240 g |
