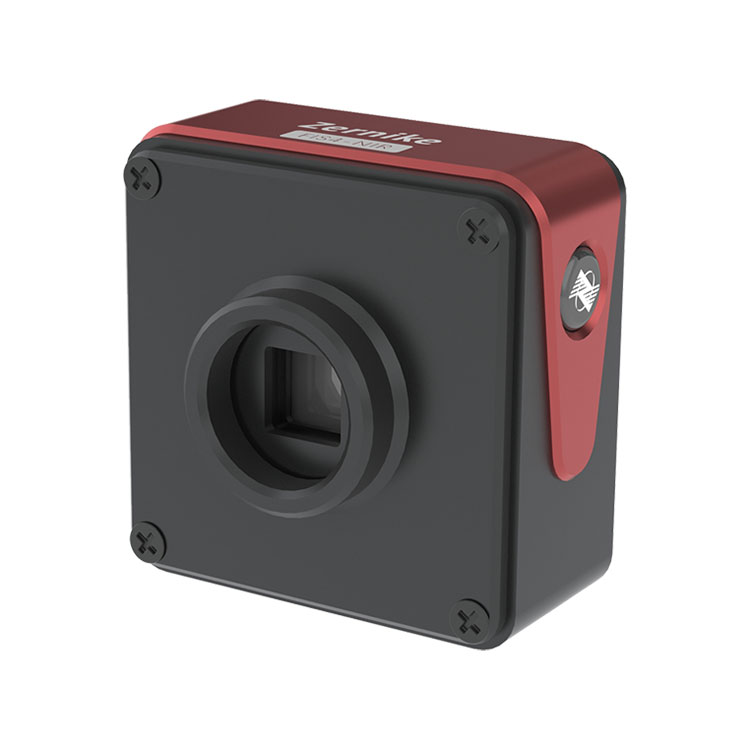

De Near-Infrared Wavefront Analyzer, die de gepatenteerde technologie van willekeurig gecodeerde viergolfdiffractie combineert met een infraroodcamera, zorgt ervoor dat interferentiemetingen kunnen worden uitgevoerd door gewone beeldvormingssystemen. Het beschikt over een uitzonderlijk hoog niveau van trillingsweerstand en stabiliteit, waardoor precisiemetingen op nanometerniveau mogelijk zijn zonder de noodzaak van trillingsisolatie. Het is geschikt voor het meten van de interne roosterverdeling van materialen, maar ook voor golffrontmetingen van metasurfaces en hyperlenzen.
Productnaam |
Nabij-infraroodgolffrontanalysator |
Golflengtebereik |
900nm~1200nm |
Doelgrootte |
13,3 mm × 13,3 mm |
Ruimtelijke resolutie |
26μm |
Bemonsteringsresolutie |
512×512(262144pixel) |
Fase resolutie |
<2 nmRMS |
Absolute nauwkeurigheid |
15nm RMS |
Dynamisch bereik |
270 μm (256 min) |
Bemonsteringssnelheid |
45 fps |
Realtime verwerkingssnelheid |
10 Hz (Volledige resolutie) |
Interfacetype |
USB3.0 |
Dimensie |
70 mm × 46,5 mm × 68,5 mm |
Gewicht |
ongeveer 240 g |
◆Breed spectrum 900nm~1200nm-band
◆2nm RMS hoge faseresolutie
◆Ultrahoge resolutie van 512×512 (262144) fasepunten
◆Single-channel licht-zelfinterferentie, geen referentielicht vereist
◆Groot dynamisch bereik tot 270μm
◆Extreem sterke anti-vibratieprestaties, geen noodzaak voor optische trillingsisolatie
◆Net als bij beeldverwerking: eenvoudige en snelle optische padconstructie
◆Ondersteunt gecollimeerde balken en grote NA-geconvergeerde balken
Deze BOJIONG nabij-infraroodgolffrontanalysator wordt gebruikt bij het meten van aberratie van optische systemen, kalibratie van het optische systeem, meting van de interne roosterdistributie van materiaal, hypersurface en hyperlens-golffrontmeting
Voorbeeld van aberratiemeting van een optisch systeem |
Voorbeeldmeting van roosterverdeling in een materiaal |
Voorbeelden van metingen van optische systeemkalibratie |
Voorbeeld van metasurface-golffrontmeting |
Voorbeeld van hyperlensgolffrontmeting |
|
BOJIONG Near-Infrared Wavefront Analyzer, ontwikkeld door een team van professoren van de Zhejiang University en de Nanyang Technological University of Singapore, met binnenlandse gepatenteerde technologie, combineert diffractie en interferentie om een gemeenschappelijke transversale schuifinterferentie van vier golven te bereiken, met superieure detectiegevoeligheid en anti- trillingsprestaties, en kan dynamische interferometrie in real time en hoge snelheid realiseren zonder trillingsisolatie. Uit de real-time meting blijkt een framerate van ruim 10 frames. Tegelijkertijd heeft de FIS4-sensor een ultrahoge faseresolutie van 512×512 (260.000 fasepunten), de meetband beslaat 200 nm ~ 15 μm, de meetgevoeligheid bereikt 2 nm en de herhaalbaarheid van de metingen is beter dan 1/1000λ ( RMS). Het kan worden gebruikt voor analyse van de laserstraalkwaliteit, plasmastroomvelddetectie, real-time meting van snelle stroomveldverdeling, beeldkwaliteitevaluatie van optisch systeem, microscopische profielmeting en kwantitatieve fasebeeldvorming van biologische cellen.
FIS4 Technische parameters van elke serie producten |
||||||
|
|
|
|
|
|
|
Product |
FIS4-UV |
FIS4-HR |
FIS4 KLOK |
FIS4-HS |
FIS4-cel |
FIS4-NIR |
Golflengtebereik |
200 ~ 450 nm |
400 ~ 1100 nm |
400 ~ 1100 nm |
400 ~ 1100 nm |
400 ~ 1100 nm |
900 ~ 1200 nm |
Doelgrootte mm² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
Ruimtelijke resolutie |
26μm |
23,6 μm |
26μm |
24,4 μm |
23,6 μm |
26μm |
Afbeeldingspixel |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
Fase-uitgangsresolutie |
512×512 (262144pixel) |
300×300 (90000 pixels) |
512×512(262144pixel) |
420×420(176400pixel) |
300×300 (90000 pixels) |
512×512(262144pixel) |
Fase resolutie |
<2 nmRMS |
<2 nmRMS |
<2 nmRMS |
<2 nmRMS |
<2 nmRMS |
<2 nmRMS |
Absolute nauwkeurigheid |
10nm RMS |
10nm RMS |
15nm RMS |
10nm RMS |
10nm RMS |
15nm RMS |
Dynamisch bereik |
90μm (256min) |
110μm (150min) |
162μm (256min) |
132μm (210min) |
110μm (150min) |
270μm (256min) |
Bemonsteringssnelheid |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
Realtime verwerkingssnelheid |
10 Hz (Volledige resolutie) |
10 Hz (Volledige resolutie) |
10 Hz (Volledige resolutie) |
10 Hz (Volledige resolutie)Ondersteunt vertraagde batchverwerking |
10 Hz (Volledige resolutie) |
10 Hz (Volledige resolutie) |
Interfacetype |
USB3.0 |
KARBONADE |
USB3.0 |
KARBONADE |
KARBONADE |
USB3.0 |
Externe interface |
- |
- |
- |
- |
C-poort |
- |
Afmeting mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
gewicht |
ongeveer 240 g |
ongeveer 120 g |
ongeveer 240 g |
ongeveer 120 g |
ongeveer 120 g |
ongeveer 240 g |
