FLS4 golffront sensor met hoge resolutie 400-1100 nm

FIS4 gaveFront Sensor met hoge resolutie 400-1100 nm

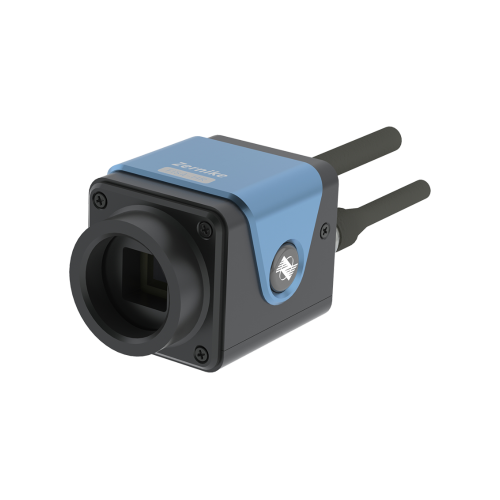

De bojiongFIS4 HR-W Wavefront Sensor 400-1100 NmBeschikt over 300x300 fasedetectiepunten met hoge resolutie en een krachtige rekenkern (met meetnauwkeurigheid tot 2 nm RMS), die realtime golffrontgegevens met volledige resolutie met 10 frames per seconde opleveren. Het revolutionaire gemeenschappelijke interferometrie-ontwerp zorgt voor stabiele werking, zelfs in omgevingen met een hoge vibratie zonder de noodzaak van trillingsisolatie. Het in eigen land ontwikkelde willekeurig gecodeerde rooster- en krachtige reconstructie -algoritme zorgt voor uitstekende interferentieweerstand, precieze meetprestaties en brede industriële toepasbaarheid.

BojiongFIS4-HR-W Wavefront Sensor 400-1100 Nm Invoering

De bojiongFIS4 gaveFront Sensor met hoge resolutie 400-1100 nmIs het nieuwste optische inspectieproduct van ons bedrijf. Het voldoet aan ISO 9001 en China National Institute of Metrology (NIM) certificeringsnormen en wordt geleverd met een garantie van een jaar. DeFIS4-HR-W Wavefront-sensorGebruikt gemeenschappelijk-path interferometrie en een realtime golffront reconstructie-algoritme, waardoor de noodzaak van faseverschuiving wordt geëlimineerd en uitzonderlijke trillingsweerstand biedt. Ontworpen om te voldoen aan de strenge wetenschappelijk onderzoek en industriële inspectievereisten, biedt het plug-and-play-operatie en eenvoudig onderhoud.

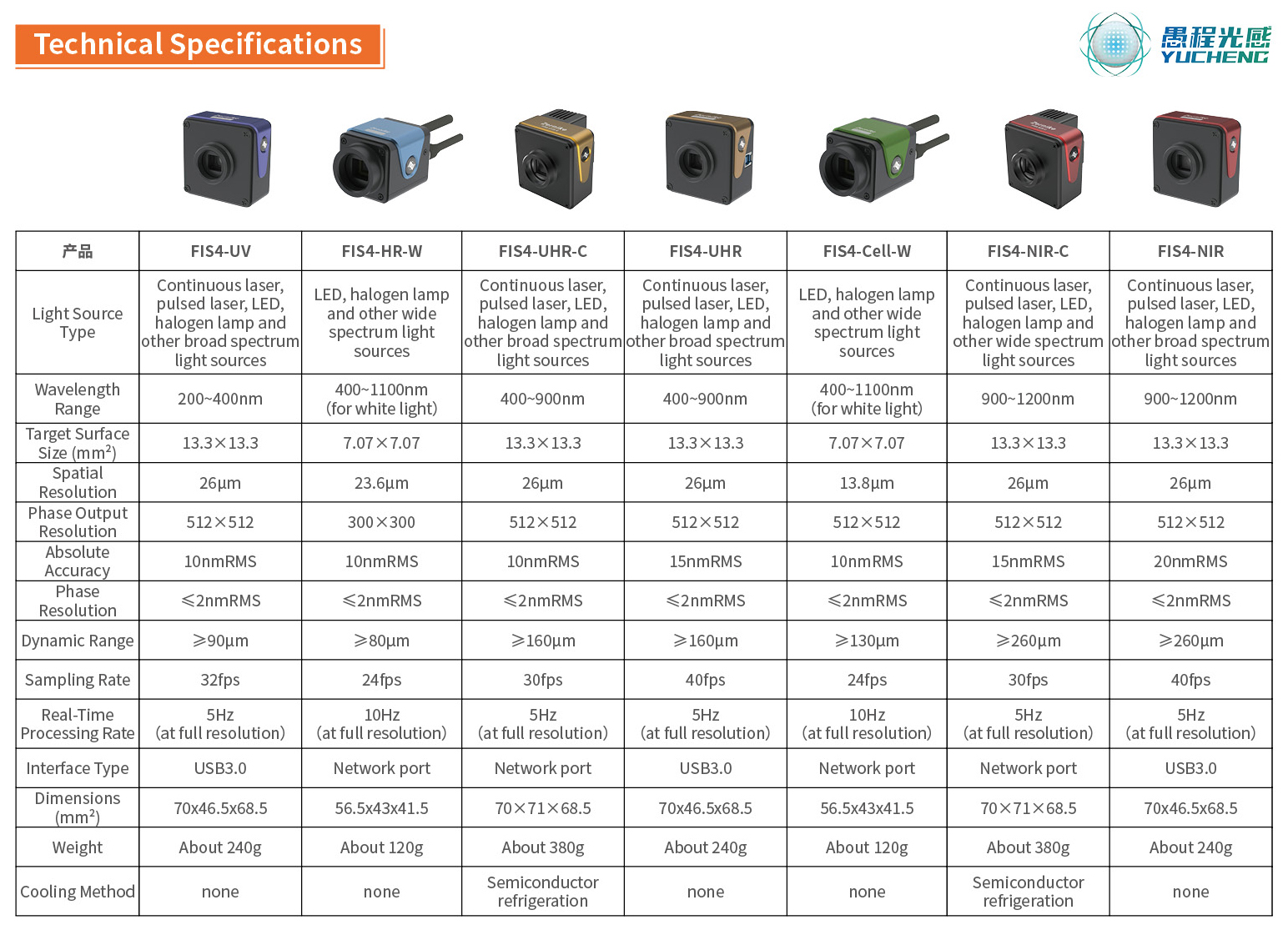

BojiongFIS4-HR-W Wavefront Sensor 400-1100 Nm Parameter (specificatie)

BojiongFIS4-HR-W Wavefront Sensor 400-1100 Nm Functie en toepassing

 Sinds 2006 heeft het team van professor Yang Yongying aan de Zhejiang University het brede spectrum gelanceerdFIS4 -serie golffront sensorenNa 17 jaar onderzoek en ontwikkeling, met behulp van gemeenschappelijk-path ontwerp- en realtime golffront reconstructie-algoritmen.

· Real-time detectie van golffrontgegevens is mogelijk zonder een trilling

Isolatieplatform.

· Gevoeligheid kan 2 nm rms bereiken.

· Ontwerp met één optisch pad elimineert de noodzaak voor referentielicht, waardoor plug-and-play-bewerking mogelijk wordt.

· Grootte is slechts de grootte van een vuist.

DitFIS4 gaveFront Sensor met hoge resolutie 400-1100 nmis ontworpen voor handige interferometrie in de industrie, wetenschappelijk onderzoek en nationale defensie. With a high resolution of 300×300 (90,000) phase points, a wide spectral response from 400 to 1100 nm, and 10 frames of real-time 3D display at full resolution, it provides an ideal wavefront sensing measurement tool for applications such as beam wavefront measurement, adaptive optics, optical system calibration, optical window inspection, optical flat and spherical surface shape measurement, surface roughness, and surface Micro-profielinspectie.

BojiongFIS4-HR-W Wavefront Sensor 400-1100 Nm Sollicitatie

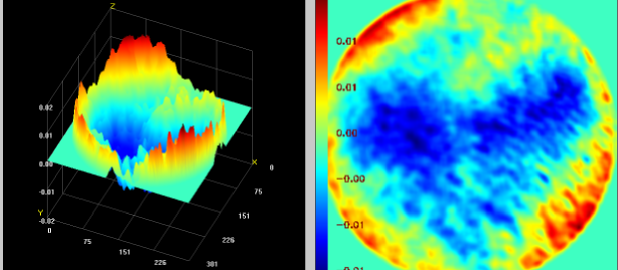

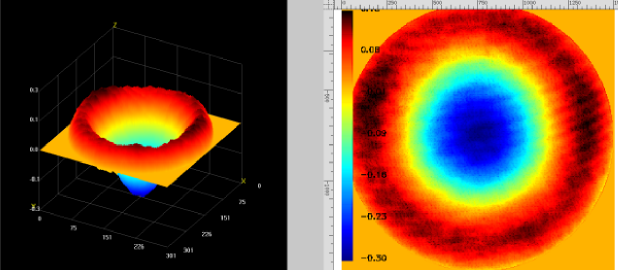

BojiongFIS4-HR-W Wavefront Sensor 400-1100 Nm  Details

DeFIS4 gaveFront Sensor met hoge resolutie 400-1100 nmGebruikt gepatenteerde willekeurig gecodeerde diffractietechnologie met vier golfen om zelfinterferentie van een enkele gemeten golffront te bereiken, waardoor interferentie op het achterste beeldvlak wordt gegenereerd. Het vereist minimale coherentie van het lichtbron en elimineert de noodzaak van faseverschuiving, waardoor interferometrische metingen mogelijk worden met behulp van standaard beeldvormingssystemen. DeFIS4-HR-W Wavefront-sensor Biedt uitzonderlijke trillingsweerstand en stabiliteit, het bereiken van precisie op nanometerniveau zonder de noodzaak van trillingsisolatie. In vergelijking met Microlens Array Hartmann-sensoren heeft het meer fasepunten met hoge resolutie, een breder golflengtebereik, een groter dynamisch bereik en een superieure prijs-prestatieverhouding.

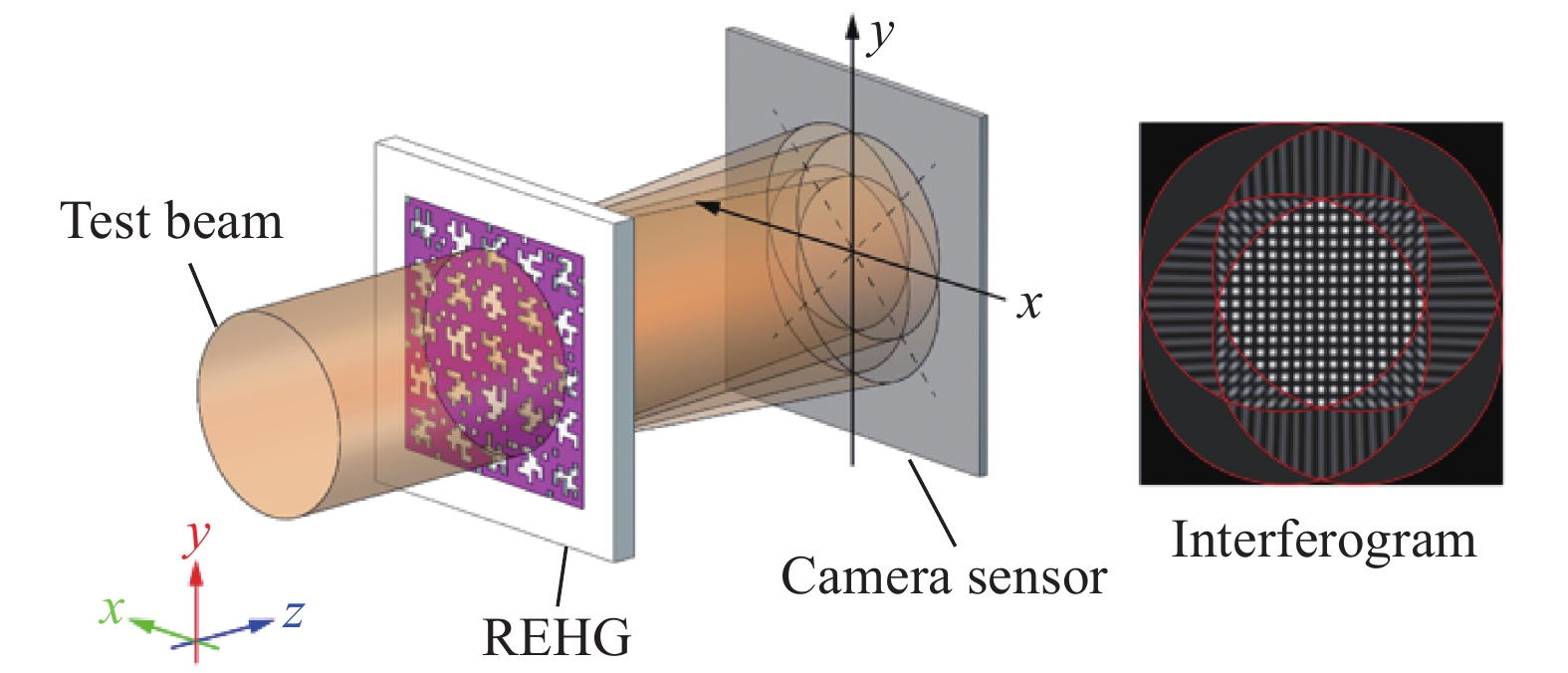

Fig.1. Fase-beeldvormingsprincipe op basis van viergolf laterale veroordeling interferentie met behulp van willekeurig gecodeerd hybride rooster (REHG)

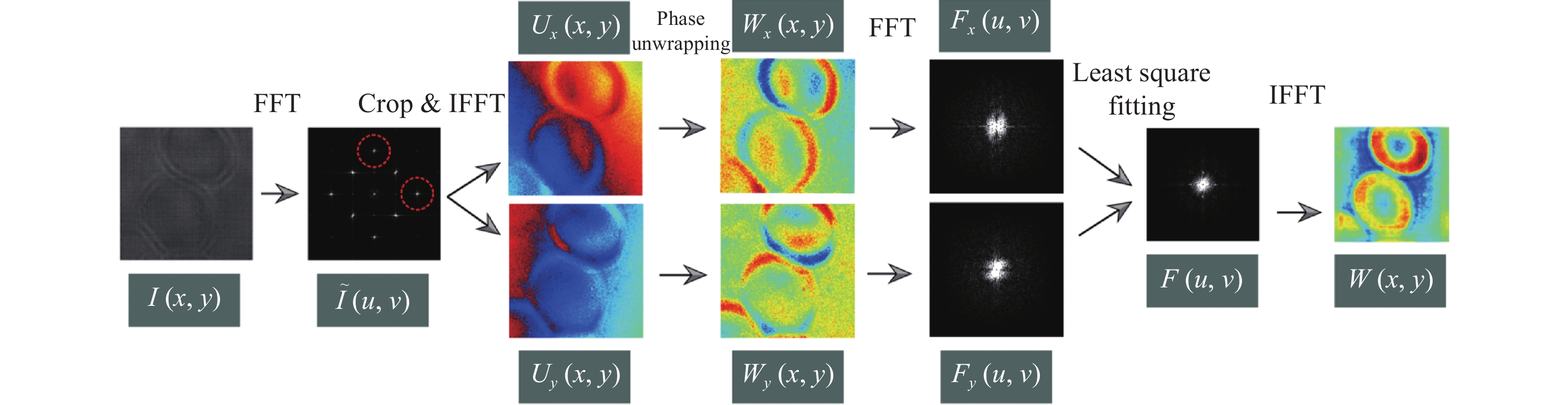

Fig.2. LEST SBIBLE WAVEFRONT-reconstructie van viergolf lateraal schuif interferogram

DeFIS4 -golffrontsensor, vanwege de unieke voordelen zoals compactheid, robuustheid, hoge tijdelijke resolutie en compatibiliteit met bestaande microscopiesystemen, is een krachtig en veelzijdig hulpmiddel geworden met een breed scala aan toepassingen in onderzoek en industrie. Aanvankelijk gebruikt voor traditionele optische winkelvloerinspectie, inclusief optische componententests, laserstraalevaluatie en adaptieve optica, zijn de toepassingen sindsdien uitgebreid met biomedische beeldvorming, nanodeeltjes positionering, metasurface -karakterisering en karakterisering van temperatuurgradiënt.

DeFIS4 Wavefront Sensor'sCompact ontwerp maakt het gemakkelijk om te integreren in bestaande microscopiesystemen, terwijl de robuustheid wordt aangetoond door zijn vermogen om precieze interferometrische gevoeligheid te behouden, zelfs in omgevingen met een hoge vibratie. Bovendien is de FIS4-golffrontsensor in staat om metingen met één schot te maken, waardoor de vastlegging van snelle dynamische processen mogelijk is. In biomedisch onderzoek, deFIS4 -golffrontsensoris gebruikt voor labelvrije, hoge resolutie, realtime beeldvorming van een verscheidenheid aan levende cellen, zoals COS-7, HT1080-cellen, RPE-cellen, CHO-cellen, HEK-cellen en neuronen.

DeFIS4 -golffrontsensoris ook gebruikt voor fase-vertragingsbeeldvorming, wat een sterk contrast biedt voor het visualiseren van anisotrope weefsel en subcellulaire structuren zoals collageenvezels en het cytoskelet. Deze technologie is ook uitgebreid tot fasebeeldvorming in de röntgenfoto, mid-golflengte infrarood (MWIR) en long-golflengte infrarood (LWIR) regio's, wat verder het potentieel voor interdisciplinaire toepassingen aantoont. Bovendien is recent onderzoek met behulp van deFIS4 -golffrontsensorheeft uitgebreid toegepaste golffront-detectietechnologie op de karakterisering van metasurfaces en tweedimensionale materialen, wat zijn diverse toepassingen en potentiële waarde in optica en materiaalwetenschappen aantoont.
