De bojiong FIS4 Ultra-High-Resolution Wavefront Sensor 400-900 Nm maakt gebruik van innovatieve vier-wavE Lateral Shearing Interferometry Technology. Met een ultrahoge dichtheid van 512 × 512 (meer dan 260.000) fasedetectiepunten, bereikt het de resolutie op nanometerniveau. De golffrontsensor Handhaaft 2NM RMS -meetnauwkeurigheid in standaardomgevingen zonder trillingsisolatie en voert een volledige reeks optische specificaties uit, waaronder Zernike -coëfficiënten, PSF en MTF, bij volledige resolutie met 5 frames per seconde. Het gebruik van een in het binnenland geproduceerd willekeurig gecodeerd rooster- en adaptief oplossingsalgoritme, het werkt stabiel in complexe industriële omgevingen, inclusief die gekenmerkt door trillingen en temperatuurfluctuaties. Het biedt een zeer betrouwbare golffrontmeetoplossing voor productie van ultracision, opto-elektronische systeemassemblage en geavanceerd wetenschappelijk onderzoek.

BojiongFIS4 Ultra-High-Resolution Wavefront Sensor 400-900 Nm Invoering

DeFIS4 Ultra-High-Resolution Wavefront Sensor 400-900 Nm is het vlaggenschip van de volgende generatie optische meetinstrument van ons bedrijf. Het heeft ISO 9001 certificering van kwaliteitsmanagementsysteem en is traceerbaar tot het China National Institute of Metrology (NIM). Het komt met eeneen-jarige garantie. Deze sensor maakt gebruik van een gepatenteerd optisch systeem voor gemeenschappelijk-path interferometer en realtime golffront-oplossingsarchitectuur, waardoor de behoefte aan faseverschuiving of referentiespiegels wordt geëlimineerd. Het kan stabiele 512 × 512 ultra-hoog-resolutie golffrontmetingen bereiken, zelfs in omgevingen met een hoge vibratie.

Met zijn 2 nm rms ultrahoge precisie, ≥160 μm breed dynamisch bereik en 5 frames/seconde full-parameter real-time uitgangscapaciteit, deFIS4 Ultra-High-Resolution Wavefront Sensor 400-900 Nm  Kan over tijdelijke golffrontdetails en aberraties van hoge orde vastleggen nauwkeurig vastleggen. Het is op grote schaal van toepassing op velden zoals diagnose van laserstraal, vrije vorminspectie, adaptieve optica en productie van ultra-precisie. Het bereikt echt "opstartmeting zonder trillingsisolatie", waardoor de efficiëntie en betrouwbaarheid van optische inspectie met een zeer nauwkeurigheid aanzienlijk wordt verbeterd.

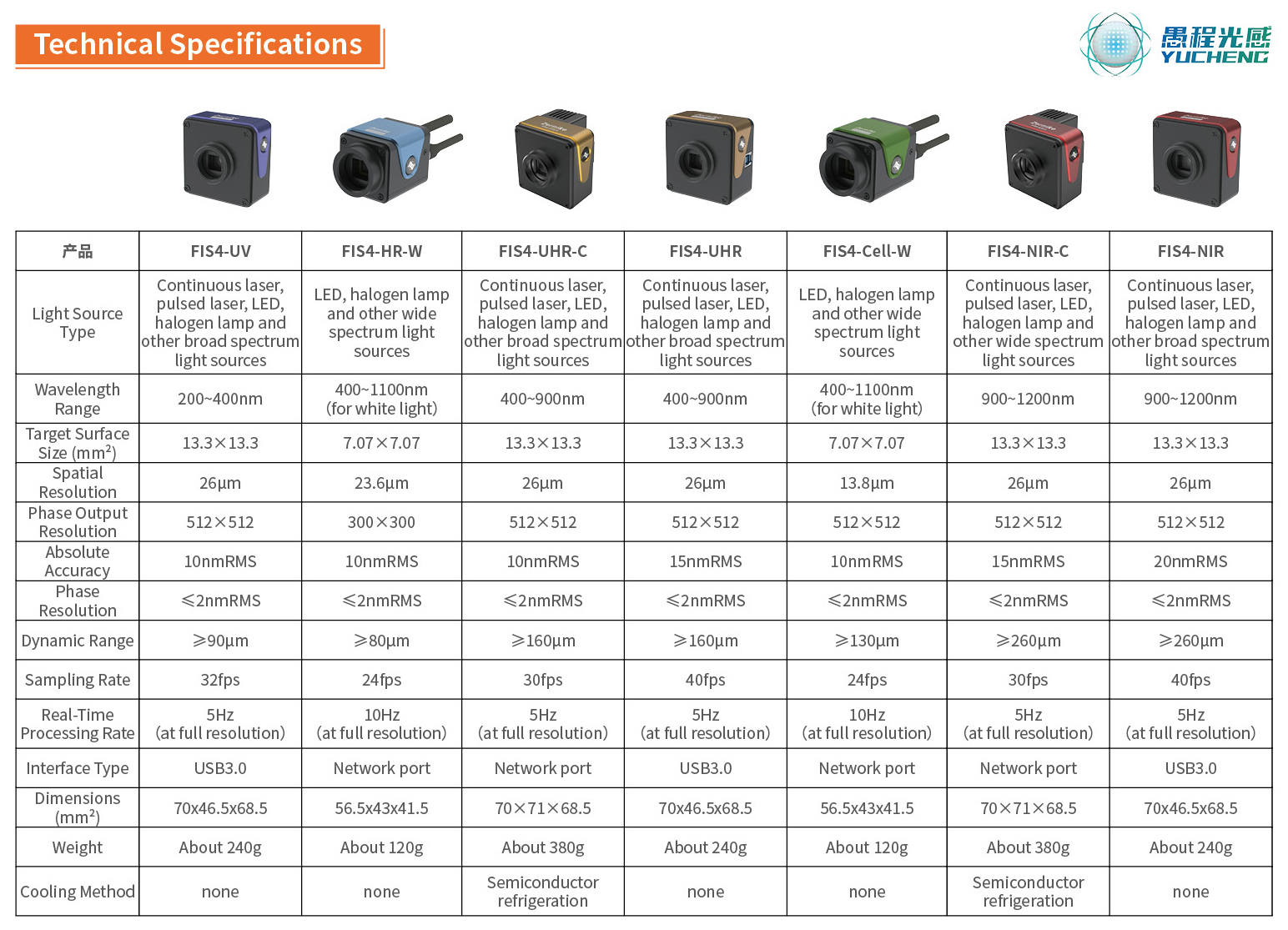

BojiongFIS4 Ultra-High-Resolution Wavefront Sensor 400-900 Nm Parameter (specificatie)

BojiongFIS4 Ultra-High-Resolution Wavefront Sensor 400-900 Nm Functie en toepassing

Sinds 2006，Het team van professor Yang Yongying aan de Zhejiang University heeft de FIS4-serie met wide spectrum gelanceerdgavefront sensoren Na 17 jaar onderzoek en ontwikkeling, met behulp van gemeenschappelijk-path ontwerp- en realtime golffront reconstructie-algoritmen.

· Ontwerp met één optisch pad elimineert de noodzaak voor referentielicht, waardoor plug-and-play-bewerking mogelijk wordt.

· Real-time detectie van golffrontgegevens is mogelijk zonder een trilling

Isolatieplatform.

· Gevoeligheid kan 2 nm rms bereiken.

· Resolutie bereikt 512 × 512.

· Grootte is slechts de grootte van een vuist.

 DitFIS4 Ultra-High-Resolution Wavefront Sensor 400-900 Nm is specifiek ontwikkeld om wetenschappelijk onderzoek en zeer nauwkeurige industriële scenario's te ondersteunen. De ultrahoge resolutie kan meer golffrontdetails van het te testen object detecteren. Het beschikt over een ultrahoge resolutie van 512 × 512 (262.144) fasepunten, een brede spectrale respons van 400-900 nm en een 5D-display met 5 frame met 5 frame. Het biedt een ideaal golffrontdetectiemeetool voor detectie van de laserstraal golffront, adaptieve optica, vlakke oppervlaktemeting, optische systeemkalibratie, optische vensterdetectie, optische sferische oppervlaktemeting, oppervlakte-ruwheid detectie en oppervlakte-micro-profieling.

BojiongFIS4 Ultra-High-Resolution Wavefront Sensor 400-900 Nm Sollicitatie

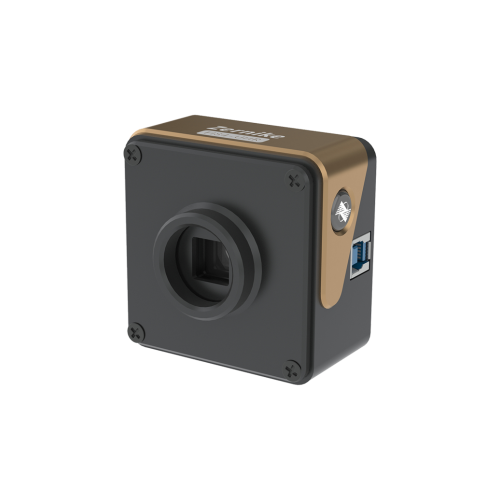

BojiongFIS4 Ultra-High-Resolution Wavefront Sensor 400-900 Nm Details

DeFIS4 Ultra-High-Resolution Wavefront Sensor 400-900 Nm Gebruikt gepatenteerde, onafhankelijk ontwikkelde, willekeurig gecodeerde viergolfdiffractietechnologie, waardoor zelfinterferentie van de gemeten golffront wordt bereikt met behulp van een lichtbron met één patroon. Dit interferentieproces vindt plaats in het achterste beeldvlak. Deze technologie vermindert de vereisten voor de coherentie van de lichtbron aanzienlijk, waardoor de behoefte aan fase-shifters wordt geëlimineerd en de interferometrische metingen met conventionele beeldvormingssystemen met conventionele beeldvormingssystemen mogelijk is. Het product vertoont uitzonderlijke weerstand tegen milieutrillingen en ultrahoge operationele stabiliteit, waardoor de meetnauwkeurigheid op nanometerniveau wordt bereikt zonder een trillingsisolatiebasis. Vergeleken met traditionele microlens-array Hartmann-sensoren, biedt de FIS4 aanzienlijke voordelen: fasepuntverwerving met een hogere dichtheid, een breder spectrale responsbereik en een groter dynamisch meetbereik, allemaal, terwijl superieure totale kostenpercentage biedt. Met zijn innovatieve technische architectuur, de FIS4golffrontsensor Definieert de standaard voor optische metingen met een zeer nauwkeurige, waardoor een betrouwbaardere en kosteneffectievere geavanceerde oplossing biedt voor wetenschappelijk onderzoek en industriële testen.

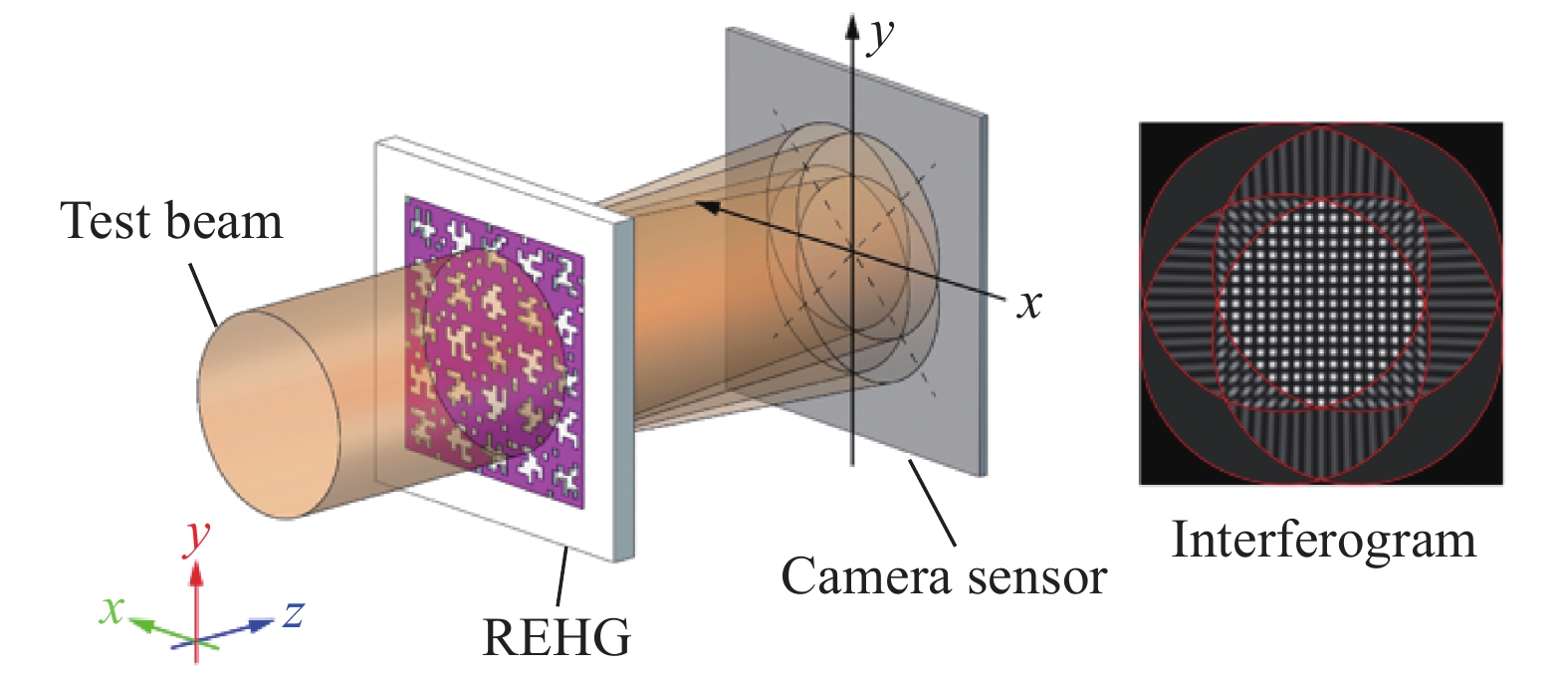

Fig.1. Fase-beeldvormingsprincipe op basis van viergolf laterale veroordeling interferentie met behulp van willekeurig gecodeerd hybride rooster (REHG)

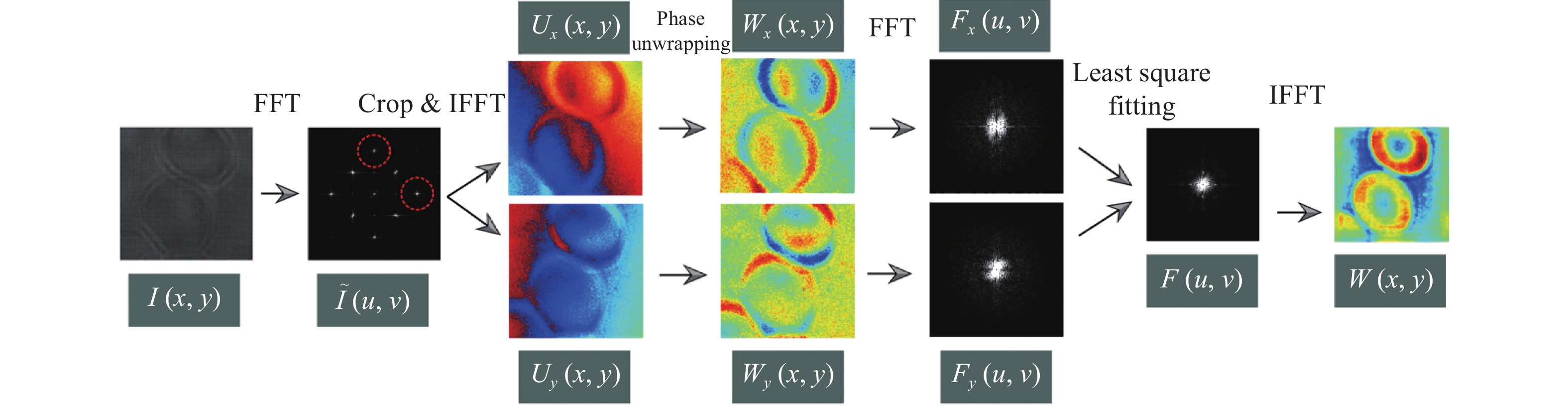

Fig.2. LEST SBIBLE WAVEFRONT-reconstructie van viergolf lateraal schuif interferogram

DeFis4 golffront senser, met zijn compacte, geïntegreerde ontwerp, uitzonderlijke robuustheid voor het milieu, hoge temporele resolutie en robuuste systeemcompatibiliteit, is een baanbrekend hulpmiddel geworden in optische metrologie, wat een breed potentieel voor toepassing aantoont in wetenschappelijk onderzoek en industriële innovatie. Aanvankelijk gericht op inspectiescenario's met een hoge precisie in traditionele optische workshops, waaronder optische componentoppervlakte testen, laserstraalkwaliteitsevaluatie en adaptieve optica-systeemcorrectie, zijn de toepassingen nu aanzienlijk uitgebreid met geavanceerde velden, zoals biomedische beeldvorming, zoals biomedische beeldvorming, zoals biomedische beeldvorming, zoals de beeldvorming van de temperatuurveld, en zelfs cross-band-fasenafbeelding.

DeFIS4 -golffrontsensor'S Zeer compact ontwerp zorgt voor naadloze integratie in bestaande optische microscooppaden of complexe optische systemen. De unieke architectuur, gebaseerd op het principe van gemeenschappelijke interferometrie, biedt uitzonderlijke robuustheid, waarbij fasegevoeligheid op nanometerniveau wordt gehandhaafd, zelfs in omgevingen met een hoge vibratie, waardoor stabiele werking wordt gewaarborgd zonder de noodzaak van extra trillingsisolatie-apparaten. Bovendien maakt de reconstructiecapaciteit van de sensor golven van de sensor een precieze opname en kwantitatieve analyse van dynamische processen met hoge snelheid mogelijk, zoals vloeistofbeweging, deeltjestransiënten en lasergransmissie.

In biomedisch onderzoek, de FIS4 -golffrontsensorSysteem is op grote schaal gebruikt voor labelvrije, langdurige, driedimensionale kwantitatieve fasebeeldvorming van een verscheidenheid aan levende cellen, zoals COS-7, HT1080, RPE, CHO, HEK en primaire neuronen,, waardoor fototoxische interferentie aanzienlijk wordt verminderd en een nieuw perspectief voor het bestuderen van cellulaire dynamica aanzienlijk wordt verminderd. Deze technologie beschikt ook over uitstekende fase-vertragingsbeeldvorming, waardoor een hoge contrast visualisatie van dubbelbrekende subcellulaire structuren zoals collageenvezels en het cytoskelet mogelijk maakt, wat de studie van weefselmechanica en pathologie aanzienlijk bevordert.

Verder deFIS4's golffront -detectie Architectuur toont een aanzienlijk potentieel voor cross-band en interdisciplinaire uitbreiding. De technische concepten zijn met succes uitgebreid tot nieuwe fase-beeldvormingssystemen in de röntgenfoto, Mid-Wave Infrared (MWIR) en Long-Wave Infrared (LWIR) -banden, die nieuwe meetoplossingen bieden voor materiaalwetenschappen, thermisch management en nationale veiligheid. In de afgelopen jaren is de sensor op grote schaal toegepast in opkomende scenario's zoals metasurface-fase manipulatie-evaluatie en optische eigenschapskarakterisering van tweedimensionale materialen, wat de kritische waarde en brede toepasbaarheid aantoont als een fundamentele meetinstrument bij het bevorderen van cross-disciplinaire innovatie in optische en materialenwetenschappen.

DeFIS4 -golffrontsensor blijft de grenzen van de toepassing verleggen, het oplossen van golffront-meetuitdagingen in meerdere scenario's met een enkel systeem, een van de kernhulpmiddelen worden ter ondersteuning van high-end productie, life science-onderzoek en geavanceerde materiaalontwikkeling.
