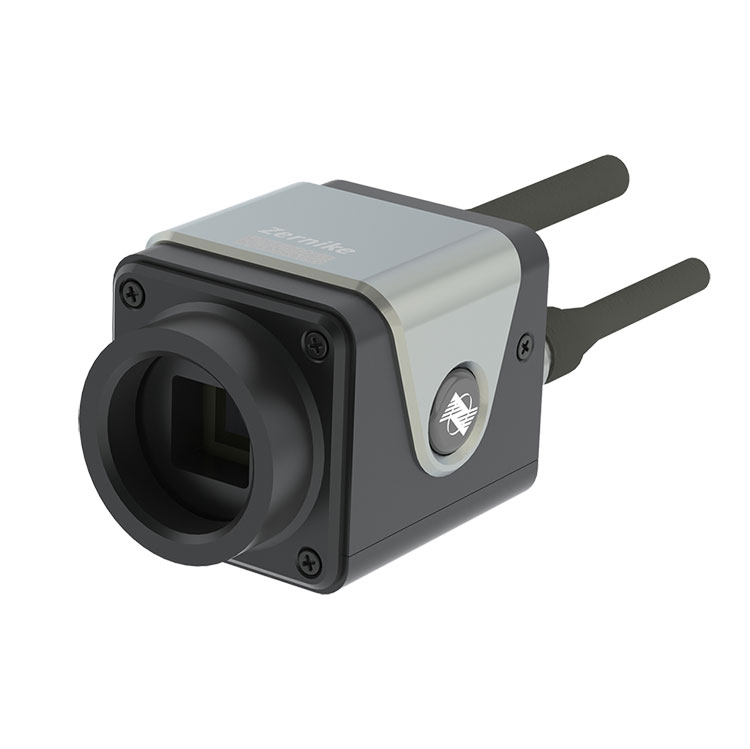

Ultrasnelle interferometrische sensor met vier golven

Met een realtime golffrontanalysesnelheid van maximaal 107 frames per seconde overtreft de BOJIONG Ultra High-speed Four-wave Interferometrische sensor ruimschoots de mogelijkheden van traditionele interferometrische meettechnieken, waardoor hij geschikt is voor snelle metingen in dynamische omgevingen.

Het spectrale responsbereik bestrijkt 400 tot 1100 nanometer, waardoor het zich kan aanpassen aan verschillende lichtbronomstandigheden en de toepasbaarheid ervan in verschillende toepassingsscenario's vergroot. Het is nu een onmisbaar instrument geworden op het gebied van snelle industriële inspectie, nationaal onderzoek op het gebied van defensietechnologie en precisie-wetenschappelijk onderzoek.

Artikelspecificatie:

Kenmerk van BOJIONG Ultrasnelle viergolfinterferometrische sensor:

◆Ultrahoge resolutie van 420×420 (176400) fasepunten

◆ Bemonsteringsframesnelheid tot 107 fps

◆Single-channel licht-zelfinterferentie, geen referentielicht vereist

◆Breed spectrum 400nm~1100nm-band

◆2nm RMS hoge faseresolutie

◆Extreem sterke anti-vibratieprestaties, geen noodzaak voor optische trillingsisolatie

◆Net als bij beeldverwerking: eenvoudige en snelle optische padconstructie

◆Ondersteunt gecollimeerde balken en grote NA-geconvergeerde balken

 Toepassing van BOJIONG Ultrasnelle viergolfinterferometrische sensor:

Deze BOJIONG ultrasnelle viergolfinterferometrische sensor wordt gebruikt bij detectie van de ruwheid van wafeloppervlakken, micromorfologiemetingen op basis van silicium en glazen substraten, aerodynamische optica, hogesnelheidsstroomveld en meting van gasplasmadichtheid.

Details van de viergolfinterferometrische sensor met hoge resolutie

BOJIONG Vier-golf interferometrische sensor met hoge resolutie, ontwikkeld door een team van professoren van de Zhejiang Universiteit en de Nanyang Technologische Universiteit van Singapore, met binnenlandse gepatenteerde technologie, combineert diffractie en interferentie om een ​​gemeenschappelijke transversale schuifinterferentie van vier golven te bereiken, met superieure detectiegevoeligheid en anti-vibratieprestaties, en kan dynamische interferometrie in real time en hoge snelheid realiseren zonder trillingsisolatie. Uit de real-time meting blijkt een framerate van ruim 10 frames.

Tegelijkertijd heeft de FIS4-sensor een ultrahoge faseresolutie van 512×512 (260.000 fasepunten), de meetband beslaat 200 nm ~ 15 μm, de meetgevoeligheid bereikt 2 nm en de herhaalbaarheid van de metingen is beter dan 1/1000λ ( RMS). Het kan worden gebruikt voor analyse van de laserstraalkwaliteit, plasmastroomvelddetectie, real-time meting van snelle stroomveldverdeling, beeldkwaliteitevaluatie van optisch systeem, microscopische profielmeting en kwantitatieve fasebeeldvorming van biologische cellen.
