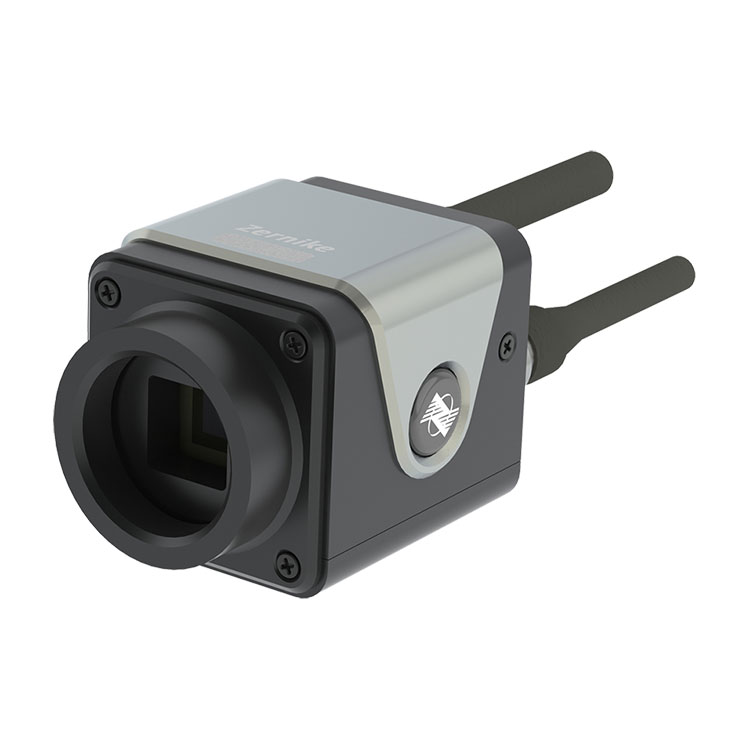

Ultrasnelle golffrontsensor

Tijdens stromingsveld- en windtunneltesten is er behoefte aan ultrasnelle detectieapparatuur. Bojiong heeft de Ultra High Speed ​​Wavefront-sensor geïntroduceerd. Dit apparaat beschikt over ultrahoge trillingsweerstand, ultrahoge stabiliteit en ultrasnelle beeldvormingsmogelijkheden, waardoor precisiemetingen op nanoniveau mogelijk zijn zonder de noodzaak van trillingsisolatie. Het stelt lage eisen aan de coherentie van de lichtbron en vereist geen faseverschuiving. Interferometrische metingen kunnen worden uitgevoerd met behulp van gewone beeldvormingssystemen.

Artikelspecificatie:

Kenmerk van BOJIONG Ultrasnelle Wavefront-sensor

◆Ultrahoge resolutie van 420×420 (176400) fasepunten

◆2nm RMS hoge faseresolutie

◆ Bemonsteringsframesnelheid tot 107 fps

◆Single-channel licht-zelfinterferentie, geen referentielicht vereist

◆Breed spectrum 400nm~1100nm-band

◆Extreem sterke anti-vibratieprestaties, geen noodzaak voor optische trillingsisolatie

◆Net als bij beeldverwerking: eenvoudige en snelle optische padconstructie

◆Ondersteunt gecollimeerde balken en grote NA-geconvergeerde balken

 Toepassing van BOJIONG Ultrasnelle Wavefront-sensor

Deze BOJIONG Ultra High-speed Wavefront-sensor wordt gebruikt bij detectie van de oppervlakteruwheid van wafels, micromorfologiemeting op siliciumbasis en glassubstraten, aerodynamische optica, hogesnelheidsstroomveld, meting van gasplasmadichtheid

BOJIONG Ultrasnelle golffrontsensordetails

BOJIONG Ultra High-speed Wavefront-sensor, ontwikkeld door een team van professoren van de Zhejiang University en Nanyang Technological University of Singapore, met binnenlandse gepatenteerde technologie, combineert diffractie en interferentie om een ​​gemeenschappelijke transversale schuifinterferentie van vier golven te bereiken, met superieure detectiegevoeligheid en anti-transversale interferentie. -trillingsprestaties, en kan real-time en snelle dynamische interferometrie realiseren zonder trillingsisolatie. Uit de real-time meting blijkt een framerate van ruim 10 frames. Tegelijkertijd heeft de FIS4-sensor een ultrahoge faseresolutie van 512×512 (260.000 fasepunten), de meetband beslaat 200 nm ~ 15 μm, de meetgevoeligheid bereikt 2 nm en de herhaalbaarheid van de metingen is beter dan 1/1000λ ( RMS). Het kan worden gebruikt voor analyse van de laserstraalkwaliteit, plasmastroomvelddetectie, real-time meting van snelle stroomveldverdeling, beeldkwaliteitevaluatie van optisch systeem, microscopische profielmeting en kwantitatieve fasebeeldvorming van biologische cellen.
